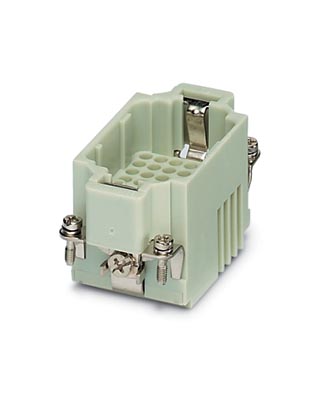

Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-K 8/24-ESTC - 1636318 (124629)

Поставляем Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-K 8/24-ESTC - 1636318 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124629

Производитель

Phoenix Contact

Категория

Список контактных вставок с неизменяемым количеством полюсов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль для контактов - HC-K 8/24-ESTC - 1636318

Общие сведения

Указание	для корпуса HC-B10, контакты питания: CK 2,5-ED, контакты цепи управления: CK 1,6-ED (обжимные контакты не входят в комплект поставки)
Способ подключения	Обжим (Контакты цепи питания)
	Обжим (Сигнальные контакты)
Степень загрязнения	3
Категория перенапряжения	III
Полюсов	8+24+PE
Количество, силовые контакты	8
Количество, контакты цепи управления	24
Циклы установки	? 500
Исполнение	B10
Сечение	0,5 мм? ... 4 мм? (Контакты цепи питания)
	0,14 мм? ... 2,5 мм? (Контакты цепи управления)
Сечение AWG	20 ... 12 (Контакты цепи питания)
	26 ... 14 (Контакты цепи управления)
Длина зачищенной части одной жилы	7,5 мм (Контакты цепи питания)
	8 мм (Контакты цепи управления, сечение 0,14 мм? ... 1,5 мм?)
	6 мм (Контакты цепи управления, при сечении 2,5 мм?)
Указания по монтажу	- Демонтаж силовых контактов CK2,5-ED... с помощью крестовой отвертки размера 0 (DIN 5260).
	Обслуживание разъемных соединений допускается только после отключения нагрузки и электропитания.

Окружающие условия

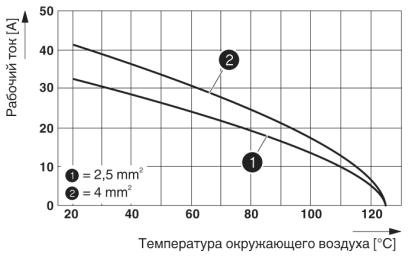

Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C (С учетом нагрева контактов)

Данные о материале

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	Сплав меди
Материал, контактная поверхность, силовой контакт	серебро (или золото)
Материал, контактная поверхность, управляющий контакт	серебро (или золото)
Материал, держатель контакта	PA

Электрические характеристики

Расчетное напряжение силовых контактов	230/400 В
Расчетное напряжение (III/3)	Мощность 230 В (фаза-земля)
	Сигнал 160 В
	Мощность 400 В (фаза-фаза)
Расчетное импульсное напряжение	4 кВ (Контакты цепи питания)
	2,5 кВ (Контакты цепи управления)
Расчетный ток	16 А (Контакты цепи питания)
	10 А (Контакты цепи управления)
