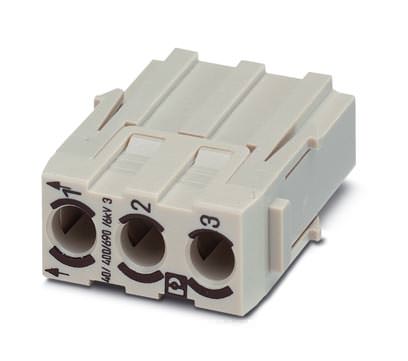

Модульная контактная вставка Модуль для установки контактов - HC-M-03-MOD-STC - 1645969 (124944)

Поставляем Модульная контактная вставка Модуль для установки контактов - HC-M-03-MOD-STC - 1645969 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124944

Производитель

Phoenix Contact

Категория

Список модульных контактных вставок

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль для установки контактов - HC-M-03-MOD-STC - 1645969

Электрические характеристики

Указание	Для корпусов HEAVYCON типа В6–В48, требуется стопорная рама с шарниром HC-M-MHR... и обжимные контакты CK4,0... . Обжимные контакты не входят в комплект поставки.
Расчетное напряжение (III/3)	500 В
Расчетный ток	40 А
Расчетное импульсное напряжение	6 кВ
Полюсов	3

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C

Механические характеристики

Сечение	1,5 мм? ... 10 мм?
Сечение AWG	16 ... 8
Длина зачищенной части одной жилы	9 мм (для 1,5 - 2,5 мм?)
	9,6 мм (для 4 мм?...6 мм?)
	15 мм (для 10 мм? / провод ? 5 мм в диаметре)
	18 мм (для 10 мм? / провод ? 6,4 мм в диаметре)
Диаметр проводника вкл. изоляцию	7,5 мм
Циклы установки	? 500

Общие сведения

Серия	HC-M-03
Количество модулей	1
Способ подключения	Обжим
Подключение согласно стандарту	МЭК / EN
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	3
Категория перенапряжения	III
Указания по монтажу	Высота корпуса ? 52 мм. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.

Данные о материале

Материал, контакт	Медный сплав
Материал, контактная поверхность	Ag
Материал, держатель контакта	PC
