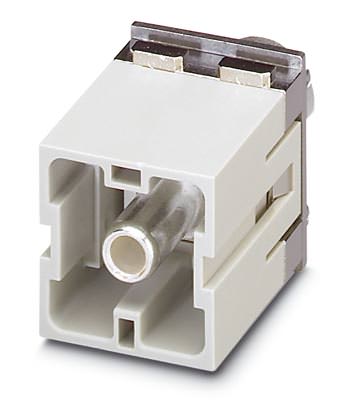

Модульная контактная вставка Модуль для установки контактов - HC-M-HS 200/40-MOD-ST-PE - 1637184 (124942)

Поставляем Модульная контактная вставка Модуль для установки контактов - HC-M-HS 200/40-MOD-ST-PE - 1637184 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124942

Производитель

Phoenix Contact

Категория

Список модульных контактных вставок

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль для установки контактов - HC-M-HS 200/40-MOD-ST-PE - 1637184

Электрические характеристики

Указание	Для корпусов HEAVYCON типа HC-B6–B48 (высота корпуса мин. 72 мм), требуется стопорная рама с шарниром HC-M-MHR..., аксиальный разъем для торцового шестигранного ключа 5 мм
Расчетный ток	200 А
Полюсов	1

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C

Механические характеристики

Сечение	25 мм? ... 40 мм?
Сечение AWG	3 ... 2
Длина зачищенной части одной жилы	16 мм
Момент затяжки	8 Нм (25-35 мм?)
	9 Нм (40 мм?)
Диаметр проводника вкл. изоляцию	12 мм (25 мм?)
	16 мм (40 мм?)
Внутренний шестигранник	SW 5
Циклы установки	? 500
Минимальная высота корпуса	72 мм

Общие сведения

Серия	HC-M-HS
Количество модулей	2
Способ подключения	С осевыми винт. зажимами
Класс воспламеняемости согласно UL 94	V0
Указания по монтажу	- Применение только гибких проводников, - Подключение проводника с помощью 5-мм торцового шестигранного ключа, - Высота корпуса h ? 72 мм, - Обслуживание разъемов можно выполнять только после отключения нагрузки и электропитания.
	Указания по использованию аксиальных контактов: Только для гибких проводников. Указанное сечение проводников относится к геометрическому сечению вставленных проводников. Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание Вводное отверстие аксиального зажима рассчитано на применение тонкопроволочных проводников, соответствующих VDE 0295, класс 5. Перед применением проводников другой конструкции (например, проводников класса 6) требуется предварительная проверка. Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивания проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстоянии от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520:2003-06. Модуль не подходит для одновременного применения с защитными крышками HC-B..-TMB-SD-IP65 и HC-B..-TMS-SD-IP65. Заземляющая монтажная плата При помощи 4 винтов заземляющая монтажная плата крепко прижимается к поворотной раме. Для этого сначала необходимо ослабить 4 винта заземляющей платы, а затем снова затянуть их после установки модуля в поворотную раму.

Данные о материале

Материал, контакт	Медный сплав
Материал, контактная поверхность	Ag
Материал, держатель контакта	PC
