Описание

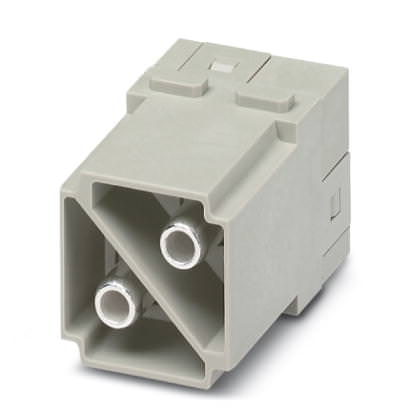

Описание Модуль для установки контактов - HC-M-HS-MOD-ST - 1605000

Электрические характеристики

Указание	Для корпусов HEAVYCON типа HC-B6–B48 (высота корпуса мин. 72 мм), требуется стопорная рама с шарниром HC-M-MHR..., аксиальный разъем для торцового шестигранного ключа 4 мм
Расчетное напряжение (III/3)	1000 В
Расчетный ток	100 А
Расчетное импульсное напряжение	8 кВ
Полюсов	2

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C

Механические характеристики

Сечение	16 мм? ... 35 мм?
Сечение AWG	4 ... 2
Длина зачищенной части одной жилы	13 мм
Момент затяжки	6 Нм (16 мм?)
	7 Нм (25 мм?)
	8 Нм (35 мм?)
Диаметр проводника вкл. изоляцию	11,4 мм
Внутренний шестигранник	SW 4
Циклы установки	? 500
Минимальная высота корпуса	72 мм

Общие сведения

Серия	HC-M-HS
Количество модулей	2
Способ подключения	С осевыми винт. зажимами
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	3
Категория перенапряжения	III
Указания по монтажу	- Применяются корпуса HC h >= 72 мм - Подсоединение проводника 4-мм торцовым шестигранным ключом - Аксиальные зажимы применяются только для гибких проводников - Обслуживание разъемных соединений выполнять только после отключения нагрузки и электропитания
	Указания по использованию аксиальных контактов Указанное сечение проводников относится к геометрическому сечению вставленных проводников. Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание. Вводное отверстие аксиального зажима рассчитано на применение тонкопроволочных проводников, соответствующих VDE 0295, класс 5. Перед применением проводников другой конструкции (например, проводников класса 6) требуется предварительная проверка. Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивания проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта.

Данные о материале

Материал, контакт	Медный сплав
Материал, контактная поверхность	Ag
Материал, держатель контакта	PC
