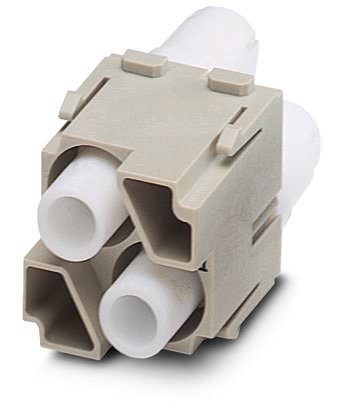

Модульная контактная вставка Модуль для установки контактов - HC-M-HV-MOD-ST - 1604998 (124919)

Поставляем Модульная контактная вставка Модуль для установки контактов - HC-M-HV-MOD-ST - 1604998 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124919

Производитель

Phoenix Contact

Категория

Список модульных контактных вставок

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль для установки контактов - HC-M-HV-MOD-ST - 1604998

Электрические характеристики

Указание	Для корпусов HEAVYCON типов B6–B48, требуется стопорная рама с шарниром HC-M-MHR..., обжимные контакты CK2,5-ED... (обжимные контакты не входят в комплект поставки)
Расчетное напряжение (III/3)	2900 В (фаза-земля)
	5000 В (фаза-фаза)
Расчетный ток	16 А
Расчетное импульсное напряжение	15 кВ
Полюсов	2

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C

Механические характеристики

Сечение	0,5 мм? ... 4 мм?
Сечение AWG	20 ... 12
Длина зачищенной части одной жилы	9,5 мм
Диаметр жилы	2,5 мм
Диаметр проводника вкл. изоляцию	8 мм
Циклы установки	? 500
Минимальная высота корпуса	72 мм

Общие сведения

Серия	HC-M-HV
Количество модулей	2
Способ подключения	Обжим
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	3
Категория перенапряжения	III
Указания по монтажу	Применяются корпуса HC h >= 72 мм. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.
	Процесс монтажа: - зачистить изоляцию с жилы 9,5 мм, - зачищенный участок жилы провести через стопорную втулку (при диаметре жилы > 3,2 мм), - жилу (с надетой стопорной втулкой) обжать с обжимным контактом CK2,5...ED, - соединить стопорную втулку с обжимным контактом с изолятором конструктивной группы.

Данные о материале

Материал, контакт	Медный сплав
Материал, контактная поверхность	серебро (или золото)
Материал, держатель контакта	PC / PTFE
