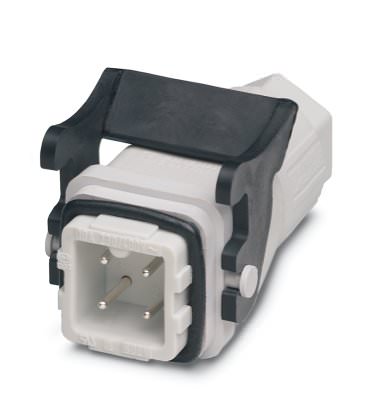

Корпус со скобами-фиксаторами Разъем - HC-A3-STQ1,5-KML-G-PA - 1641604 (124439)

Поставляем Корпус со скобами-фиксаторами Разъем - HC-A3-STQ1,5-KML-G-PA - 1641604 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124439

Производитель

Phoenix Contact

Категория

Список корпусов со скобами-фиксаторами

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разъем - HC-A3-STQ1,5-KML-G-PA - 1641604

Общие сведения

Указания по монтажу	При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания
Исполнение	штырь
	D7
Тип корпуса	Соединительный корпус
Тип фиксатора	с одной защелкой
Способ подключения	Тип подключения QUICKON
Полюсов	3
Раствор ключа - накидная гайка	19 мм
Момент затяжки накидной гайки	3 Нм
Сечение гибкого проводника мин.	0,75 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	18
Сечение провода AWG/kcmil, макс.	16

Кабель

Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки	VDE 0295 Kl.2-5, мин. диаметр проволоки 0,2 мм
Изоляционный материал жилы	PVC/PE
Диаметр проводника вкл. изоляцию	1,8 мм ... 3 мм
Наружный диаметр кабеля	6 мм ... 12 мм

Окружающие условия

Класс защиты	IP65
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Температура при подключении кабеля	-5 °C ... 50 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем)

Электрические характеристики

Расчетный ток	10 А
Замечание по расчетному напряжению (III/3)	230/400 В
Расчетное напряжение (III/2)	320 В
Расчетное напряжение (II/2)	630 В
Расчетное импульсное напряжение (III/3)	4 кВ
Расчетное импульсное напряжение (III/2)	4 кВ
Расчетное импульсное напряжение (II/2)	4 кВ

Механические характеристики

Частота подключения QUICKON	10 (для проводов одинакового сечения)
Циклы установки	>= 500

Данные о материале

Материал, контакт	Медный сплав
Материал, контактная поверхность	Ag
Материал, держатель контакта	PA/PC
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Категория перенапряжения	III
Степень загрязнения	3
