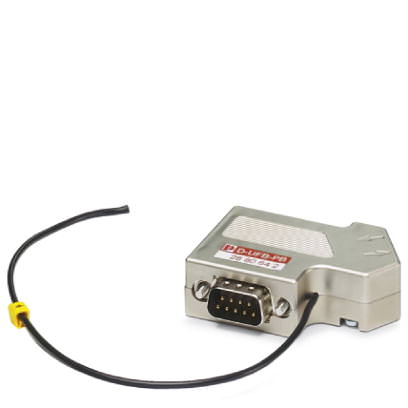

Штекер с зажимами для быстрого подключения Устройство защиты от перенапряжений - D-UFB-PB - 2880642 (108485)

Поставляем Штекер с зажимами для быстрого подключения Устройство защиты от перенапряжений - D-UFB-PB - 2880642 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108485

Производитель

Phoenix Contact

Категория

Список штекеров с зажимами для быстрого подключения

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - D-UFB-PB - 2880642

Размеры

Высота	58 мм
Ширина	44,5 мм
Глубина	16,6 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 75 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 75 °C
Степень защиты	IP40

Общие сведения

Материал корпуса	ABS, с металлическим покрытием
Цвет	cеребристый
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	DIN VDE 0110-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	Непосредственного подключения к интерфейсу устройства
Исполнение	Соединительный штекер
Полюсов	4
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C3
	B2
Класс VDE	C1
	C3
	B2
Макс. напряжение при длит. нагрузке U_C	5,2 В DC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	5,2 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	5,2 В DC
Номинальный ток I_N	250 мА (25 °C)
Эффективный рабочий ток I_C при U_C	? 100 мкA
Ток защитного проводника I_PE	? 100 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	350 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	350 А
Суммарный импульсный ток (8/20) мкс	350 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	350 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	350 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 20 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 20 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 14 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 14 В
Ограничение выходного напряжения при (10/700)мкс (фаза-фаза)	? 15 В (Uo=4 kВ)
Ограничение выходного напряжения при (10/700)мкс (фаза-земля)	? 15 В (Uo=4 kВ)
Остаточное напряжение при I_n (фаза-фаза)	? 25 В
Остаточное напряжение при I_n (фаза-земля)	? 25 В
Уровень защиты U_P (фаза-фаза)	? 25 В (C1 (500 В / 250 А))
	? 15 В (C3 (25 A))
	? 15 В (B2 (4 кВ / 100 А))
Уровень защиты U_P (фаза-земля)	? 25 В (C1 (500 В / 250 А))
	? 15 В (C3 (25 A))
	? 15 В (B2 (4 кВ / 100 А))
Время срабатывания tA (фаза-фаза)	? 500 нс
Время срабатывания tA (фаза-земля)	? 500 нс
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	Тип. 70 МГц
Индуктивность на каждую цепь	0,11 мГн
Сопротивление на каждую цепь
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (500 В / 250 A)
	C3 (2 кВ/25 А)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (500 В / 250 А)
	C3 (2 кВ / 25 А)

Характеристики клемм

Тип подключения	Винтовые клеммы и D-SUB-9
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Штекер D-SUB-9
Способ подключения	2-пров. (в экране)
Резьба винтов	M2
Момент затяжки	0,25 Нм
Длина снятия изоляции	5 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
