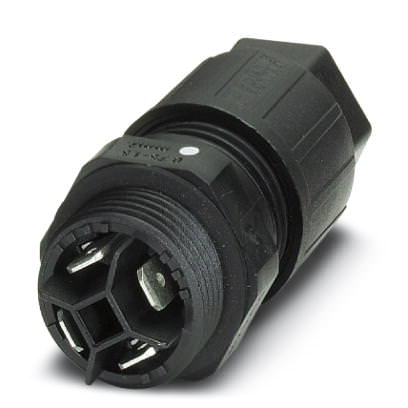

Круглый разъем для передачи данных Проходная деталь - Q 1,5/4FL/24-M20KU-ESA-ASI BK - 1437261 (108835)

Поставляем Круглый разъем для передачи данных Проходная деталь - Q 1,5/4FL/24-M20KU-ESA-ASI BK - 1437261 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108835

Производитель

Phoenix Contact

Категория

Список круглых разъемов для передачи данных

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Проходная деталь - Q 1,5/4FL/24-M20KU-ESA-ASI BK - 1437261

Общие сведения

Указания по монтажу	При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания
Цвет	черный
Способ подключения	Тип подключения QUICKON
Тип подключения	Выводы под пайку или плоские контакты, 4,8 мм x 0,8 мм
Полюсов	4
Раствор ключа - накидная гайка	19 мм
Момент затяжки накидной гайки	3 Нм
Раствор ключа - держатель контактов	24 мм
Момент затяжки держателя контактов	4,5 Нм
Момент затяжки контргайки	4,5 Нм
Количество точек подключения	4
Сечение гибкого проводника мин.	0,75 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	18
Сечение провода AWG/kcmil, макс.	16

Кабель

Диаметр проводника вкл. изоляцию	1,8 мм ... 3 мм

Окружающие условия

Класс защиты	IP65
	IP67
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C
Температура при подключении кабеля	-5 °C ... 50 °C

Электрические характеристики

Расчетный ток	15 А
Расчетное напряжение (III/3)	500 В
Замечание по расчетному напряжению (III/3)	С изолирующей втулкой PT/FS 4,8. Без изолирующей втулки 250 В AC.
Расчетное импульсное напряжение (III/3)	6 кВ

Механические характеристики

Частота подключения QUICKON	10 (для проводов одинакового сечения)
PC QUICKON, тип резьбы	M20
Категория по ударному воздействию	3

Данные о материале

Материал, контакт	Медный сплав
Материал, контактная поверхность	никелированный и оцинкованный
Материал, держатель контакта	PA
Класс воспламеняемости согласно UL 94	V0
Категория перенапряжения	III
Степень загрязнения	3
