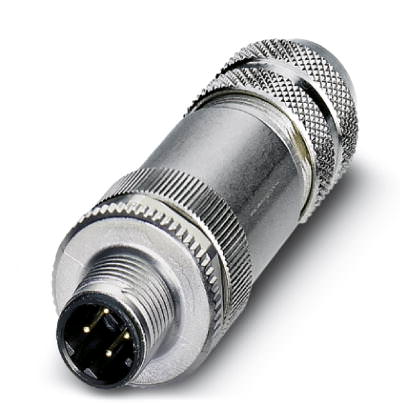

Круглый разъем для передачи данных Шинный системный соединитель - SACC-M12MSD-4CON-PG 9-SH - 1521261 (83505)

Поставляем Круглый разъем для передачи данных Шинный системный соединитель - SACC-M12MSD-4CON-PG 9-SH - 1521261 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

83505

Производитель

Phoenix Contact

Категория

Список круглых разъемов для передачи данных

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Шинный системный соединитель - SACC-M12MSD-4CON-PG 9-SH - 1521261

Размеры

Наружный диаметр	6 мм ... 8 мм

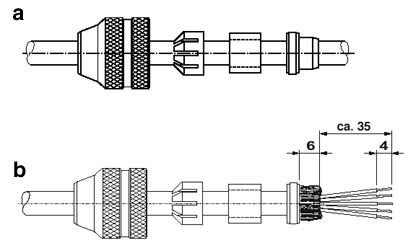

Длина зачищенной части оболочки	35 мм
Длина зачищенной части одной жилы	5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C (вилка / розетка)
Класс защиты	IP67

Общие сведения

Указание	Данное изделие соответствует директиве 'Кабельная разводка PROFINET' и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 'Разъемы для наружной эксплуатации (симметричные кабели)
Расчетный ток при 40 ?	4 А
Расчетное напряжение	60 В
Полюсов	4
Проходное сопротивление	? 3 м?
Сопротивление изоляции	? 100 M?
Кодирование	D типа
Стандарты / нормативные документы	Разъем M12 IEC 61076-2-101
Тип сигнала/категория	PROFINET CAT5, 100 Мбит/с
	PROFINET CAT5e, 100 Мбит/с
Индикатор состояния	Нет
Категория перенапряжения	II
Степень загрязнения	3
Тип подключения	Винтовые зажимы
Сечение провода	0,25 мм? ... 0,75 мм?
Сечение проводника AWG	24 ... 18
Циклы установки	? 100
Момент затяжки	0,4 Нм (Накатанная гайка М12)
	0,2 Нм (Винтовые клеммы)
	0,8 Нм ... 1 Нм (Прижимная винтовая деталь)
	Штекерную вставку с сальниковым корпусом закрутить до упора
Указания по монтажу	Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них

Материал

Класс воспламеняемости согласно UL 94	HB
Материал, контакт	CuZn
Материал, контактная поверхность	Золото
Материал, держатель контакта	PA 66
Материал корпуса ручки	Цинк. литья под давлением, с никелевым покрытием
Материал накатанной гайки	латунь, никелированный
Материал уплотнения	NBR
