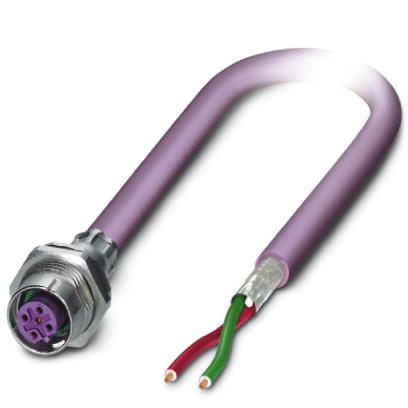

Круглый разъем для передачи данных Встраиваемый соединитель для шинной системы - SACCBP-M12FSB-2CON-M16/1,0-910 - 1534397 (108552)

Поставляем Круглый разъем для передачи данных Встраиваемый соединитель для шинной системы - SACCBP-M12FSB-2CON-M16/1,0-910 - 1534397 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108552

Производитель

Phoenix Contact

Категория

Список круглых разъемов для передачи данных

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser DELTABAR-S PMD75-DFMV7/115

Смотреть ещё

Описание

Описание Встраиваемый соединитель для шинной системы - SACCBP-M12FSB-2CON-M16/1,0-910 - 1534397

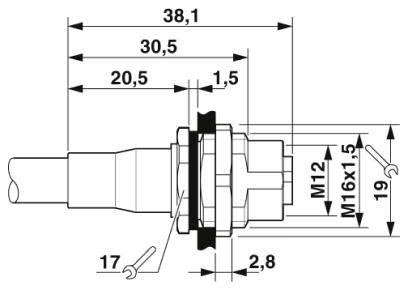

Размеры

Длина кабеля	1 м

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 85 °C (вилка / розетка)
Класс защиты	IP67

Общие сведения

Указание	Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат.
Расчетный ток при 40 ?	4 А
Расчетное напряжение	60 В
Полюсов	2
Проходное сопротивление	? 3 м?
Сопротивление изоляции	? 100 M?
Кодирование	B - инверс.
Стандарты / нормативные документы	Разъем M12 IEC 61076-2-101
Индикатор состояния	Нет
Категория перенапряжения	II
Степень загрязнения	3
Испытательное напряжение	2500 В
Циклы установки	> 100

Материал

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	CuZn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	PA 66
Материал накатанной гайки	латунь, никелированный
Материал уплотнения	FKM

Кабель

Тип кабеля	PROFIBUS
Тип кабеля (краткое обозначение)	910
UL AWM Style	21198 (80 °C / 300 В)
Сечение провода	2x 0,25 мм? (Сигнальный провод)
AWG, сигнальная линия	24
Конструкция кабеля, сигнальная линия	19x 0,13 мм
Диаметр проводника вкл. изоляцию	2,55 мм ±0,07 мм
Цвета жил	красный, зеленый
Общая скрутка	2 провода с 2 наполнителями для сердечника
Экранировка	Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	85 %
Внешняя оболочка, цвет	фиолетовый RAL 4001
Наружный диаметр кабеля D	7,8 мм ±0,2 мм
Количество циклов изгибания	4000000
Радиус изгиба	65 мм
Путь перемещения	4,5 м
Скорость поперечного перемещения	3 м/c
Ускорение	3 м/c?
Макс. количество циклов изгибания	5000000
Радиус изгиба	80 мм
Путь перемещения	4,5 м
Скорость поперечного перемещения	3 м/c
Ускорение	3 м/c?
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	вспененный полиэтилен
Материал проводника	гибкий провод из оцинкованной меди
Сопротивление изоляции	? 5 Г?*км
Сопротивление кабеля	157,2 Ом/км
Производственная мощность	30 нФ
Волновое сопротивление	ном. 150 ? ±10 % (3 МГц ... 20 МГц)
Экранирующая способность	? 4,9 дБ (при 16 МГц)
Номинальное напряжение, проводник	30 В
Испытательное напряжение, фаза / фаза	1500 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран	1500 В (50 Гц, 1 мин)
Негорючесть	UL 1581, разд. 1060 (FT-1)
	МЭК 60332-1
Стойкость, прочие данные	низкая адгезия
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-30 °C ... 70 °C (кабель, для подвижного монтажа)
