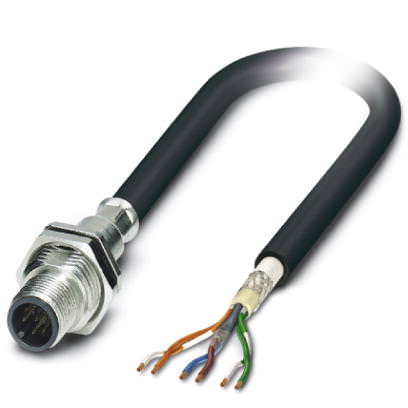

Круглый разъем для передачи данных Встраиваемый соединитель для шинной системы - SACCBP-M12MS-6CON-M16/2,0-970 - 1429075 (108807)

Поставляем Круглый разъем для передачи данных Встраиваемый соединитель для шинной системы - SACCBP-M12MS-6CON-M16/2,0-970 - 1429075 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108807

Производитель

Phoenix Contact

Категория

Список круглых разъемов для передачи данных

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser 5P3B1F-AAIBAAAFAAAD3K2BA2

Смотреть ещё

Описание

Описание Встраиваемый соединитель для шинной системы - SACCBP-M12MS-6CON-M16/2,0-970 - 1429075

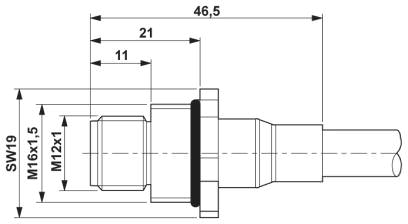

Размеры

Длина кабеля	2 м

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 85 °C (вилка / розетка)
	-40 °C ... 85 °C (без механического приведения в действие)
Класс защиты	IP67

Общие сведения

Указание	Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат.
Расчетный ток при 40 ?	2 А
Расчетное напряжение	30 В
Полюсов	8
Проходное сопротивление	? 3 м?
Сопротивление изоляции	? 100 M?
Кодирование	A - стандарт
Индикатор состояния	Нет
Категория перенапряжения	II
Степень загрязнения	3
Циклы установки	> 100
Момент затяжки	2 Нм ... 3 Нм (С монтажной стороны)

Материал

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	CuZn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	PA 66
Материал накатанной гайки	латунь, никелированный
Материал уплотнения	FKM

Кабель

Тип кабеля	VARAN
Тип кабеля (краткое обозначение)	970
Условное обозначение кабеля	Li9YD12Y
Конструкция кабеля	1x2xAWG22/19 + 1x4xAWG24/19
Сечение провода	4x 0,25 мм? (Сигнальный провод)
	2x 0,38 мм? (Напряжение питания)
AWG, сигнальная линия	24
AWG, напряжение питания	22
Конструкция кабеля, сигнальная линия	19x 0,13 мм
Конструкция кабеля, напряжение питания	19x 0,16 мм
Диаметр проводника вкл. изоляцию	1,35 мм (Сигнальный провод)
	1,5 мм (Напряжение питания)
Цвета жил	коричневый, синий, белый/оранжевый, белый/зеленый, зеленый, оранжевый
Тип экрана пары	Оплетка из оцинкованной медной проволоки, покрытие прибл. 95 %
Общая скрутка	1 четверка звездной скрутки и 2 жилы с 2 заполнителями
Экранировка	Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 %
Внешняя оболочка, цвет	черный RAL 9005
Наружный диаметр кабеля D	7,8 мм ±0,2 мм
Минимальный радиус изгиба, при жесткой прокладке	? 93 мм
Минимальный радиус изгиба, при подвижной прокладке	? 93 мм
Количество циклов изгибания	3000000
Радиус изгиба	93 мм
Путь перемещения	2 м
Скорость поперечного перемещения	1 м/c
Ускорение	2 м/c?
Масса кабеля	81 кг/км
Внешняя оболочка, материал	SANTOPRENE без галогенов
Материал внутренней оболочки	TPE
Наполнитель	Нить
Материал, изоляция проводника	PP
Материал проводника	медный гибкий провод
Сопротивление изоляции	5 Г?*км (Кабель передачи данных)
Сопротивление кабеля	77 ?/м (Кабель передачи данных)
Характеристики передачи (категория)	CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001)
Производственная мощность	50 нФ (Кабель передачи данных)
Волновое сопротивление	100 ? ±15 %
Номинальное напряжение, проводник	125 В (Кабель передачи данных)
	48 В (Напряжение питания)
Испытательное напряжение, проводник	2000 В (Напряжение питания)
	макс. 700 В AC (Кабель передачи данных)
Без галогенов	согласно DIN EN 50267-2-1
Температура окружающей среды (при эксплуатации)	-20 °C ... 80 °C (Кабель)
