Ротационный датчик обратной связи SEK/SEL34 SEK/SEL34 - SEK34-HFB0K02 - 1053402 (sick148455)

Поставляем Ротационный датчик обратной связи SEK/SEL34 SEK/SEL34 - SEK34-HFB0K02 - 1053402 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

sick148455

Производитель

Sick

Категория

Ротационные датчики обратной связи SEK/SEL34

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание SEK/SEL34 - SEK34-HFB0K02 - 1053402

Performance

Number of sine/cosine periods per revolution:	16
Number of the absolute ascertainable revolutions:	1 (Singleturn)
Measuring step:	20 ' At interpolation of the sine/cosine signals with e.g. 12 Bit
Integral non-linearity typ.:	± 288 (Error limits for evaluating sine/cosine period) typical values at nominal position ± 0,1 mm and + 20 °C
Differential non-linearity:	± 144 (Error limits for evaluating sine/cosine period) typical values at nominal position ± 0,1 mm and + 20 °C
Operating speed:	6,000 /min, up to which the absolute position can be reliably produced
Available memory area:	1,792 Byte (EEPROM 2048) 1)
Maximum number of steps per revolution:	512 Via RS485
footnote	1) If applying the elctronic type label, in connection with numeric controllers, attention should be paid to Patent EP 425 912 B2; Application of the electronic type label in connection with speed regulation is exempt.

Механические параметры

Mass:	0.04 kg
Moment of inertia of the rotor:	1 gcm?
Maximum operating speed:	12,000 /min
Maximum angular acceleration:	500,000 rad/s?
Connection type:	Connector, 8-pin, radial
Permissible axial shaft movement:	± 0.3 mm
Shaft version:	Tapered shaft
Permissible radial shaft movement:	± 0.15 mm

Электрические параметры

Electrical interface:	HIPERFACE
Operating voltage range/supply Voltage:	7 V ... 12 V DC
Recommended supply voltage:	8 V DC
Operating power consumption (no load):	< 50 mA

Interfaces

Type of code for the absolute value:	Binary

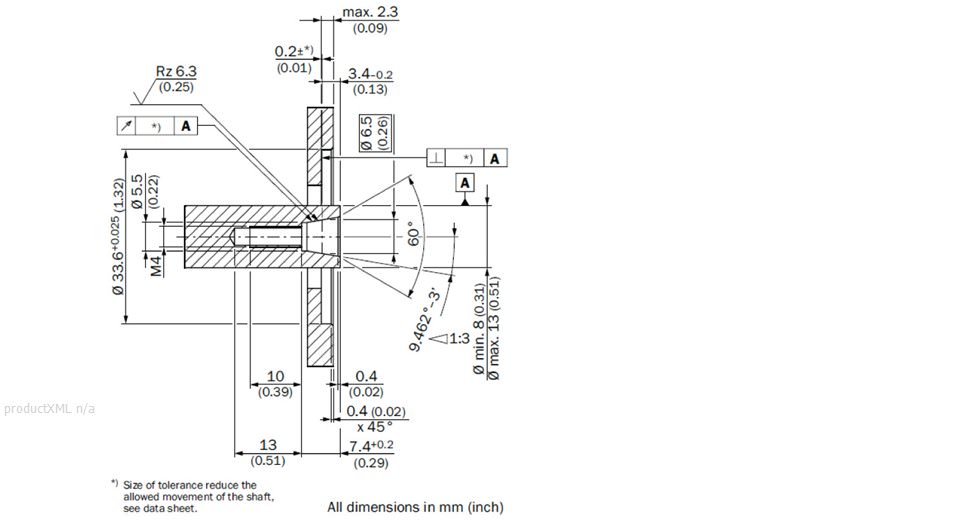

Code sequence:	For clockwise shaft rotation, looking in direction 'A' (see dimensional drawing)
Interface signals:	Process data channel = SIN, REFSIN, COS, REFCOS analogue, differential: Parameter channel = RS 485 digital

Ambient data

Working temperature range:	-40 °C ... 115 °C
Storage temperature range:	-50 °C ... 125 °C, without package
Relative humidity / Condensation:	90 %, Condensation not permitted
Resistance to shocks:	100 g, 10 ms (EN 60068-2-27)
Resistance to vibration:	50 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
EMC:	According to EN 61000-6-2 and EN 61000-6-3
Enclosure rating:	IP 20, IEC 60529, built-on version, with mating connector inserted and closed cover
