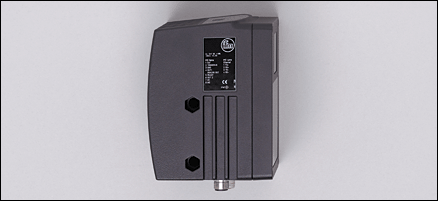

Система технического зрения Фотоэлектрические датчики для распознавания объектов: O3D201 PMD 3D CAMERA (18399)

Поставляем Система технического зрения Фотоэлектрические датчики для распознавания объектов: O3D201 PMD 3D CAMERA для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

18399

Производитель

IFM

Категория

Системы технического зрения

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Фильтр FILTER ELEMENT (100 MESH), DF1050-080, part number 10-10- 100793-5 (FEX-801/5 А/В)

Смотреть ещё

Описание

Описание Фотоэлектрические датчики для распознавания объектов: O3D201 PMD 3D CAMERA

Характеристики

Камера PMD 3D
Электрический разъём
Апертурный угол 40° x 30°
(горизонтальный x вертикальный)

Электронные данные

Рабочее напряжение [V]	24 DC ± 10 %
Потребление тока [mA]	960 / 3250 *)
Мощность [W]	16
Класс защиты	III
Вид датчика	Чип PMD 3D, разрешение 64 x 50 пикселей

Входы

Электрическое подключение	макс. 2 (настраиваемый) / 24 В PNP по IEC 61131-2 Тип 1
Триггер	внешнее; 24 В PNP в соответствии с IEC 61131-2 тип 1

Выходы

Выход	Max. 2 (конфигурируемый) / 24 V PNP
Макс. допустимая токовая нагрузка на каждый выход [mA]	100
Падение напряжения [V]	1
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход
токовый выход [mA]	4...20 mA
- Наиб.нагрузка [?]	300
выход напряжения [V]	0...10 V
- Наиб. нагрузка [?]	10000

Диапазон контроля

Количество пикселей [пиксель]	64 x 48
апертурный угол [°]	40 x 30
макс. частота дискретизации [Hz]	20

Программное обеспечение / Программирование

выбор параметров	с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением

интерфейсы

настройка параметров интерфейса	Ethernet; 10Base-T / 100Base-TX
IP-адресс	192.168.000.69
маска подсети	255.255.255.000 (Class C)
IP - адрес шлюза	192.168.000.201
MAC-адресс	см. типовую бирку

Условия эксплуатации

Температура окружающей среды [°C]	-10...50
Температура хранения [°C]	-40...85
Степень защиты	IP 67

Испытания / одобрения

MTTF [лет]	55

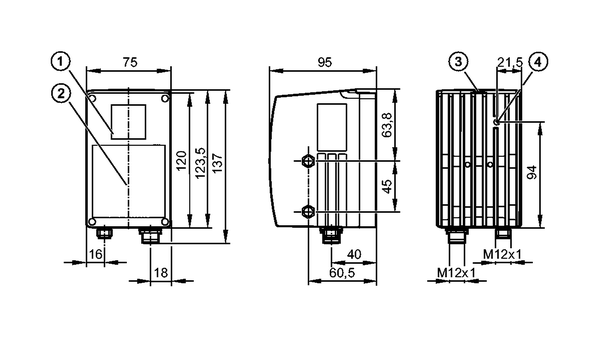

Механические данные

Материал	корпус: алюмин. литьё под давлением; окно: PMMA; окно дисплея: PC
Вес [kg]	1,178

Дисплеи / Элементы управления

Индикация	4 x светодиод желтый 4 x светодиод зелёный 10-сегментный четырехзначный дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

	Подключение к процессу M12
1:	U+
2:	вход триггера
3:	0 V
4:	OUT 1 / Аналоговый выход
5:	Готов к работе
6:	OUT 2
7:	IN 1 / Дискретный входной сигнал 1
8:	IN 2 / Дискретный входной сигнал 2

	Соединение с настройкой параметров M12
1:	TD +
2:	RD +
3:	TD -
4:	RD -

Другие технические данные

Встроенная подсветка	Инфракрасный светодиод (850 nm) Класс излучения светодиодов 1

Примечания

*) Spitzenstrom Ipeak = 3,25 A (gepulst) / typ. 960 mA DC
Упаковочная величина [штука]	1

Другие данные

Размеры поля зрения

Диапазон измерения / расстояние [mm]	Длина [мм]	Ширина [мм]	Пиксели	Минимальная поверхность объекта [мм]
500	420	290	7 x 7	13 x 13
1000	840	580	13 x 13	26 x 26
1500	1260	870	20 x 20	39 x 39
2000	1680	1160	26 x 26	53 x 53
2500	2100	1450	33 x 33	66 x 66
3000	2520	1740	39 x 39	79 x 79
3500	2940	2030	46 x 46	92 x 92
4000	3360	2320	53 x 53	105 x 105
4500	3780	2610	59 x 59	118 x 118
5000	4200	2900	66 x 66	131 x 131
5500	4620	3190	72 x 72	144 x 144
6000	5040	3480	79 x 79	158 x 158
Fur eine sichere Detektion muss das Objekt von mindestens 2x2 Pixeln erfasst werden

Стандартный показатель повторяемости (6 Sigma) значений измерения расстояния

Диапазон измерения / расстояние [mm]	белый90% [mm]	серый18% [mm]	черный6% [mm]
500	± 5	± 8	± 16
1000	± 5	± 8	± 16
1500	± 5	± 9	± 17
2000	± 6	± 9	± 20
2500	± 6	± 10	± 23
3000	± 6	± 13	± 32
3500	± 6	± 14	± 34
4000	± 7	± 17	± 45
4500	± 7	± 20	± 58
5000	± 8	± 24	± 74
5500	± 9	± 29
6000	± 10	± 34
Die Werte gelten fur - Werkseinstellung mit dem Abstand angepasster Belichtungszeit - konstante Umweltbedingungen: 23 °C / 960 hPa - Fremdlicht auf dem Objekt max.: 8 klx - minimale Einschaltdauer: 10 min

Рекомендуемое время облучения

Диапазон измерения / расстояние [mm]	белый90% [ms]	серый18% [ms]	черный6% [ms]
500	8	9	14
1000	9	17	27
1500	11	27	27
2000	15	27	27
2500	19	27	27
3000	24	27	27
3500	27	27	27
4000	27	27	27
4500	27	27	27
5000	27	27	27
5500	27	27
6000	27	27
Gilt fur normale Dynamik und Hintergrund begrenzt
