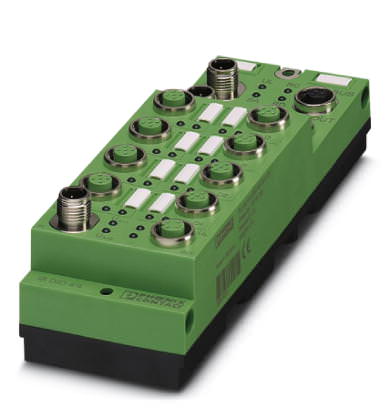

Автономное изделие Fieldline Децентрализ. устройство ввода-вывода - FLS IB M12 DIO 4/4 M12-2A - 2736026 (108217)

Поставляем Автономное изделие Fieldline Децентрализ. устройство ввода-вывода - FLS IB M12 DIO 4/4 M12-2A - 2736026 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108217

Производитель

Phoenix Contact

Категория

Список автономных изделий Fieldline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Децентрализ. устройство ввода-вывода - FLS IB M12 DIO 4/4 M12-2A - 2736026

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	60 мм
Высота	178 мм
Глубина	49,3 мм
Расстояние между высверленными отверстиями	168 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)	95 %
Давление воздуха (при эксплуатации)	80 кПа ... 106 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP65/IP67

Общие сведения

Масса	340 г
Тип монтажа	Настенный монтаж
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 24 В (логическая схема шины) / FE 500 В AC 50 Гц 1 c
	Питание 24 В (логическая схема шины) / цифровые входы (питание датчика / периферийное устройство) 500 В AC 50 Гц 1 c
	Питание 24 В (логическая схема шины) / цифровые выходы (питание исполнительного элемента) 500 В AC 50 Гц 1 c
	Питание 24 В (логическая схема шины) / входная удаленная шина 500 В AC 50 Гц 1 c
	Питание 24 В (логическая схема шины) / выходная удаленная шина 500 В AC 50 Гц 1 c
	Цифровые входы (питание датчика / периферийного устройства) / FE 500 В AC 50 Гц 1 c
	Цифровые входы (питание датчика) / цифровые выходы (питание исполнительного элемента) 500 В AC 50 Гц 1 c
	Цифровые входы (питание датчика / периферийного устройства) / входная удаленная шина 500 В AC 50 Гц 1 c
	Цифровые входы (питание датчика / периферийного устройства) / выходная удаленная шина 500 В AC 50 Гц 1 c
	Цифровые выходы (питание исполнительного элемента) / FE 500 В AC 50 Гц 1 c
	Цифровые выходы (питание исполнительного элемента) / входная удаленная шина 500 В AC 50 Гц 1 c
	Входная удаленная шина / FE 500 В AC 50 Гц 1 c
	Входная удаленная шина / выходная удаленная шина 500 В AC 50 Гц 1 c
	Выходная удаленная шина / FE 500 В AC 50 Гц 1 c
	Выходная удаленная шина / FE 500 В AC 50 Гц 1 c

Интерфейсы

Система на базе полевой шины	INTERBUS
Наименование	Удаленная шина INTERBUS
Тип подключения	2 штекерных соединителя M12, с механическим ключом типа В
Обозначение, место соединения	Медный кабель
Скорость передачи данных	500 kBit/s
Полюсов	5

Питание электронного модуля

Тип подключения	Штекерный разъем M12 с механическим ключом А
Наименование	U_L
Электропитание	24 В DC
Диапазон напряжения питания	18 В DC ... 30 В DC (с учетом пульсации)

Потенциалы Fieldline

Напряжение питания U_L	24 В DC
Ток питания при U_L	макс. 4 А
Потребляемый ток при U_L	Тип. 60 мА
	макс. 100 мА
Напряжение питания U_S	24 В DC
Ток питания при U_S	макс. 4 А
Потребляемый ток при U_S	Тип. 10 мА (Плюс ток датчика)
	макс. 500 мА
Напряжение питания U_A11	24 В DC
Ток питания при U_A11	макс. 4 А
Потребляемый ток при U_A11	Тип. 6 мА (плюс ток через исполнительный элемент)
	макс. 4 А
Напряжение питания U_A12	24 В DC
Ток питания при U_A12	макс. 4 А
Потребляемый ток при U_A12	Тип. 6 мА (плюс ток через исполнительный элемент)
	макс. 4 А

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Штекерный соединитель M12
Способ подключения	2-, 3-, 4-проводной
Количество входов	4 (EN 61131-2 Тип 1)
Защитная схема	Защита от переполюсовки
Время фильтрации	3 мс
Входное напряжение	24 В DC
Диапазон входных напряжений, сигнал '0'	-30 В DC ... 5 В DC
Диапазон входных напряжений, сигнал '1'	13 В DC ... 30 В DC
Номинальный входной ток при U_IN	5 мА

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Штекерный соединитель M12
Способ подключения	2-, 3-проводной кабель
Количество выходов	4
Защитная схема	Защита от кор. зам.
Выходное напряжение	24 В DC
Максимальный выходной ток на 1 канал	2 А
Номинальная индуктивная нагрузка	48 ВА (1,2 Гн, 12 ?)
Номинальная нелинейная нагрузка	48 Вт
Номинальная активная нагрузка	48 Вт
