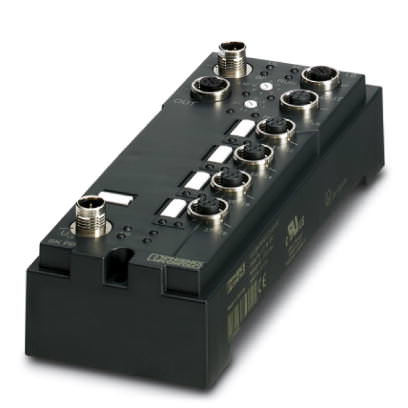

Система ввода-вывода для полевой установки (IP65/67) Fieldline modular Устройство сопряжения с шиной - FLM BK PB M12 DI 8 M12-EF - 2773377 (108499)

Поставляем Система ввода-вывода для полевой установки (IP65/67) Fieldline modular Устройство сопряжения с шиной - FLM BK PB M12 DI 8 M12-EF - 2773377 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108499

Производитель

Phoenix Contact

Категория

Список изделий Fieldline modular

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 32А катушка управления 24В DС 1НО+1НЗ LC1D LC1D32BD Schneider Electric

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - FLM BK PB M12 DI 8 M12-EF - 2773377

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	70 мм
Высота	178 мм
Глубина	50 мм
Расстояние между высверленными отверстиями	168 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)	95 %
Давление воздуха (при эксплуатации)	80 кПа ... 106 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP65/IP67

Общие сведения

Масса	280 г
Тип монтажа	Настенный монтаж
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	К периферийному устройству 500 В AC

Интерфейсы

Система на базе полевой шины	PROFIBUS DP
Наименование	PROFIBUS DP
Тип подключения	Штекерный соединитель M12, с механич. ключом B
Обозначение, место соединения	Медный кабель
Скорость передачи данных	9,6 kBit/s ... 12 MBit/s
Распределение адресного пространства	1 ... 126, настраиваем.
Полюсов	5

Шлюз локальной шины

Наименование	Шлюз локальной шины
Тип подключения	Штекерный соединитель M12, с механич. ключом B
Скорость передачи данных	500 кбод / 2 Мбод (переключаются)
Макс. количество оконечных устройств локальной шины	16
Макс. длина локальной шины	20 м

Питание электронного модуля

Тип подключения	Штекерный соединитель M12
Наименование	U_L
Электропитание	24 В DC
Диапазон напряжения питания	18 В DC ... 30 В DC (с учетом пульсации)

Потенциалы Fieldline

Напряжение питания U_L	24 В DC
Ток питания при U_L	макс. 4 А
Потребляемый ток при U_L	макс. 100 мА (при скорости 2 Мбода)
	Тип. 75 мА (при скорости 2 Мбода)
	макс. 100 мА (при скорости 500 кбод)
	Тип. 75 мА (при скорости 500 кбод)
Напряжение питания U_S	24 В DC
Ток питания при U_S	макс. 4 А
Потребляемый ток при U_S	Тип. 15 мА (Плюс ток питания датчиков)
	макс. 600 мА

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Штекерный соединитель M12
Способ подключения	2-, 3-, 4-проводной
Количество входов	8 (pасположение в два ряда)
Защитная схема	Защита от переполюсовки
Время фильтрации	3 мс
Входная характеристика	МЭК 61131-2, тип 1
Входное напряжение	24 В DC
Диапазон входных напряжений, сигнал '0'	-30 В DC ... 5 В DC
Диапазон входных напряжений, сигнал '1'	13 В DC ... 30 В DC
