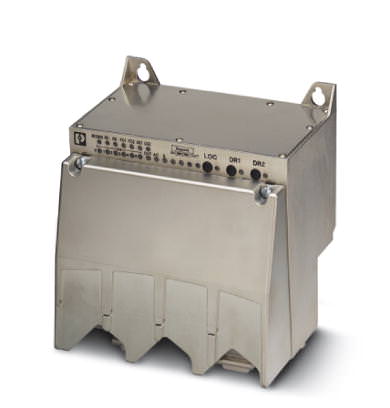

Система ввода-вывода для полевой установки (IP65/67) Ruggedline Пускатели электродвигателя - IBS RL 480 MLR R DIO6/1-LK2MBD - 2734497 (108244)

Поставляем Система ввода-вывода для полевой установки (IP65/67) Ruggedline Пускатели электродвигателя - IBS RL 480 MLR R DIO6/1-LK2MBD - 2734497 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108244

Производитель

Phoenix Contact

Категория

Список изделий Ruggedline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Пускатели электродвигателя - IBS RL 480 MLR R DIO6/1-LK2MBD - 2734497

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	185,1 мм
Высота	193 мм
Глубина	138 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	0 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	100 %
Допустимая влажность воздуха (хранение / транспортировка)	95 % (без выпадения конденсата)
Давление воздуха (при эксплуатации)	860 гПа ... 1080 гПа (До 1500 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	660 гПа ... 1080 гПа (До 3500 м над уровнем моря)
Степень защиты	IP65/IP67

Интерфейсы

Система на базе полевой шины	INTERBUS
Наименование	Удаленная шина INTERBUS
Тип подключения	Оптоволоконный кабель
Скорость передачи данных	2 MBit/s

Питание электронного модуля

Электропитание	24 В DC
Диапазон напряжения питания	18,5 В DC ... 32 В DC (С учетом коэффициента пульсации)
Пульсация	3,6 V_SS
Потребляемый ток	Тип. 90 мА (Плюс ток питания датчиков)

Разъем для подключение сети

Наименование	Разъем для подключение сети
Тип подключения	POWER-COMBICON с серебряными контактами
Обозначение, место соединения	Клеммная колодка; X11 и X12
Полюсов	4
Допустимое сечение жил кабеля	2,5 мм? ... 4 мм?
Рабочее напряжение	230 В AC ... 480 В AC ±10 % (Линейное напряжение)
Максимально допустимая нагрузка по току	20 А

Выход пускателя электродвигателя

Тип подключения	POWER-COMBICON
Количество	1
Обозначение, место соединения	X10
Полюсов	8
Резьбовой крепежный элемент Pg	Pg16
Рабочее напряжение	230 В AC ... 480 В AC
Диапазон частот	50 Гц ... 60 кГц
Диапазон номинальных токов	0,2 А ... 8 А (с возможностью параметрирования, учитывать кривую изменения состояний)
Категория использования	В соответствии с AC 3
Частота переключений	максимум 5 коммутационных циклов в минуту
Время пуска электродвигателя	1 c

Контроль электродвигателя

Настройка параметров	С помощью INTERBUS
Быстрое отключение	? 40 А (Через 1 с при Iном. > 3,6 A)

Пускатель электродвигателя тормозной системы

Ток длительной нагрузки	макс. 1 А
Тип контактов	Контакт механического реле
Способ подключения	Клеммные колодки POWER-COMBICON
Напряжение питающей сети	12 В AC/DC ... 480 В AC/DC

Цифровые входы

Наименование, вход	Цифровые входы
Количество входов	6
Тип подключения	Штекерный соединитель M12
Способ подключения	3-, 4-проводная схема
Полюсов	5
Входное напряжение	24 В DC (DIN EN 61131-2)
Диапазон входных напряжений, сигнал '0'	0 В ... 5 В
Диапазон входных напряжений, сигнал '1'	11 В ... 30 В
Типичный входной ток одного канала	5 мА (При U_S1= 24 В)
Время фильтрации	3 мс
Питание датчика	U_INI = U_S1 минус 1 В 50 мА Защита от обратного напряжения в индуктивных цепях, электронная защита от короткого замыкания

Цифровые выходы

Количество выходов	1
Тип подключения	Штекерный соединитель M12
Полюсов	5
Выходной ток	0,5 А
Минимальное входное напряжение при номинальном токе	U_S1 минус 2 В
Наименование защиты	электронная защита от короткого замыкания / перегрузки

Общие сведения

Масса	3,8 кг
Тип монтажа	Настенный монтаж
Степень защиты	I, IEC 61140, EN 61140, VDE 0140-1
Воздушные пути и пути утечки	согласно EN 50178: 1998
Диагностические сообщения	Авария сетевого питания, обрыв фазы, перегорание предохранителя Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя
	Штекер электродвигателя не подключен, превышена допустимая температура электродвигателя, короткое замыкание в цепи терморезистора Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя
	Пропадание питания датчика Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя
	Пропадание питания исполнительного элемента Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя
	Ток перегрузки электродвигателя Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя
	Не управляется выходной каскад Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя
	Ошибка модуля после проведения самодиагностики Выдача сообщений в ведущем устройстве
