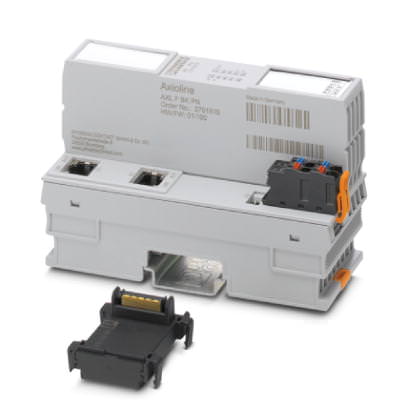

Система ввода/вывода для электрошкафов (IP20) Axioline F Устройство сопряжения с шиной - AXL F BK PN - 2701815 (108709)

Поставляем Система ввода/вывода для электрошкафов (IP20) Axioline F Устройство сопряжения с шиной - AXL F BK PN - 2701815 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108709

Производитель

Phoenix Contact

Категория

Список изделий Axioline F

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Промежуточное реле 5НО,230В 50/60Гц, винт. зажим, CAD50M7 Schneider Electric

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - AXL F BK PN - 2701815

Размеры

Ширина	45 мм
Высота	125,9 мм
Глубина	74 мм
Указание по размерам	Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C (Монтажное положение: настенный монтаж на горизонтальной монтажной рейке)
	-25 °C ... 55 °C (Монтажное положение: на выбор)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 % (без выпадения конденсата)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Параметры подключения

Наименование	Axioline F штекер
Тип подключения	Технология Push in
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16

Общие сведения

Масса	177 г
Указания по значениям массы	со штекером и цокольным модулем
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/IEC 61000-4-2 Критерий В; разряд между контактами 6 кВ; воздушный разряд 8 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м
	Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий В; питающая линия постоянного тока: ±0,5 кВ/±0,5 кВ (симметричный/несимметричный); экран кабеля шины 1 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
	Испытание на излучение помех согл. EN 61000-6-3 Чувствительность к радиопомехам согл. EN 55022 Класс B
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида
	Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г

Интерфейсы

Система на базе полевой шины	PROFINET
Наименование	PROFINET
Тип подключения	Гнездо RJ45, функция Autonegotiation и Autocrossing
Скорость передачи данных	100 MBit/s (Полный дуплекс)
Среда передачи	Ethernet на базе витой пары, с интерфейсом RJ45
Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Axioline F
Тип подключения	Цокольный модуль
Скорость передачи данных	100 MBit/s
Наименование	Услуги
Тип подключения	Микро-USB тип B

Системные ограничения устройств сопряжения с шиной

Количество поддерживаемых оконечных устройств	макс. 63 (на станцию)
Количество оконечных устройств, подключаемых к локальной шине	макс. 63

Потенциалы Axioline

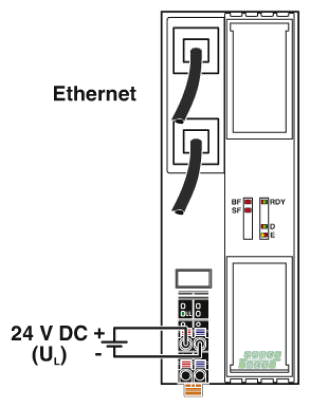

Подача напряжения питания логических схем U_L	24 В DC
Потребляемый ток при U_L	Тип. 105 мА (без E/As и U_L = 24 В)
	макс. 570 мА (с 2 A на U_шине для E/As и U_L = 24 В)
Напряжение питания U_Bus	5 В DC (посредством цокольного модуля)
Ток питания на U_Bus	2 А
