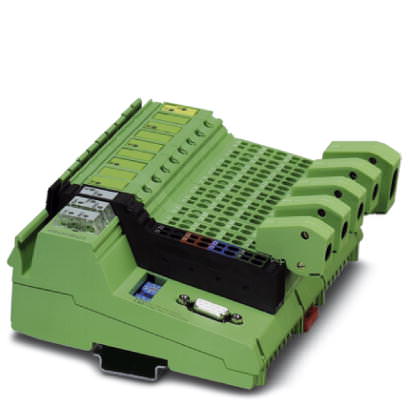

Система ввода/вывода для электрошкафов (IP20) Inline Block Модуль ввода-вывода - ILB PB AI4 AO2 - 2878874 (108489)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Block Модуль ввода-вывода - ILB PB AI4 AO2 - 2878874 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108489

Производитель

Phoenix Contact

Категория

Список изделий Inline Block

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контакты дополнительные к LC1-D фронтальные 2НО+2НЗ с опережением LADC22 Schneider Electric

Смотреть ещё

Описание

Описание Модуль ввода-вывода - ILB PB AI4 AO2 - 2878874

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	156 мм
Высота	136,8 мм
Глубина	57 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 85 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (без выпадения конденсата)
Давление воздуха (при эксплуатации)	80 кПа ... 108 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	66 кПа ... 108 кПа (До 3500 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	465 г
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г

Интерфейсы

Система на базе полевой шины	PROFIBUS DP
Наименование	Локальная шина Inline
Тип подключения	Гнездо D-SUB-9
Скорость передачи данных	9,6 kBit/s ... 12 MBit/s
Среда передачи	Медный кабель

Потенциалы Inline

Напряжение в логической схеме U_L	24 В DC
Ток питания при U_L	макс. 8 А
Потребляемый ток при U_L	Тип. 100 мА
	макс. 150 мА (Номинальная нагрузка AO-I)
Напряжение питания на сегменте U_S	24 В DC
Ток питания при U_S	макс. 8 А
Потребляемый ток при U_S	макс. 220 мА (максимальная полная нагрузка)

Аналоговые входы

Количество входов	макс. 4 (Дифференциальные входы, напряжение или ток (выбираются))
Тип подключения	Пружинный зажим
Способ подключения	2-, 3-, 4-проводной экранированный кабель
Наименование, вход	Аналоговые входы
Время цифроаналогового преобразования	Тип. 180 мкс
Разрешение АЦП	16 бит
Предельная частота (3 дБ)	120 Гц (для заводских настроек фильтра 4,5 мс)
	450 Гц (для фильтра 1,1 мс)
Форматы данных	IB IL
Разрешение измеренного значения	16 бит (15 бит + знак)
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
	-20 мА ... 20 мА
Входное сопротивление, вход тока	Тип. 107 ?
Входной сигнал напряжения	-5 В ... 5 В
	0 В ... 10 В
	-10 В ... 10 В
Входное сопротивление, вход напряжения	Тип. 276 к?
Количество входов	4 (Дифференциальные входы, напряжение)
Наименование защиты	Защита от перегрузки, защита цепей питания датчика от короткого замыкания
Поведение при обрыве провода	стремится к 0 В
Входной сигнал напряжения	0 В ... 5 В
	-5 В ... 5 В
	0 В ... 10 В
	-10 В ... 10 В
Количество входов	4 (Дифференциальные входы, ток)
Наименование защиты	Электронная защита от короткого замыкания
Поведение при обрыве провода	стремится к 0 мА; распознавание обрыва провода при 4 мА ... 20 мА
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
	-20 мА ... 20 мА
Входное сопротивление, вход тока	Тип. 107 ?
Количество входов	4
Наименование, вход	Аналоговые выход RTD
Применяемые типы датчиков (RTD)	Pt100, Pt500, Pt1000, Ni100, Ni1000, Ni1000 LG
Диапазон сопротивлений, линейн.	0 ? ... 3200 ?
	0 ? ... 9500 ?
Защитная схема	Защита от перегрузки, защита цепей питания датчика от короткого замыкания

Аналоговые выходы

Количество выходов	2
Тип подключения	Пружинный зажим
Способ подключения	2-пров. (в экране)
Наименование, выход	Аналоговые входы
Время цифроаналогового преобразования	Тип. 70 мкс
Разрешение АЦП	16 бит
Наименование защиты	Электронная защита выходов от короткого замыкания
Форматы данных	IB IL
Представление выходного значения	16 бит (15 бит + плюс знаковый разряд)
Обновление данных процесса	17 мс
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
	-20 мА ... 20 мА
Нагрузка / выходная нагрузка, выход тока	до 500 ?
Выходной сигнал, напряжение	0 В ... 5 В
	-5 В ... 5 В
	0 В ... 10 В
	-10 В ... 10 В
Нагрузка / выходная нагрузка, выход напряжения	> 2 к?
