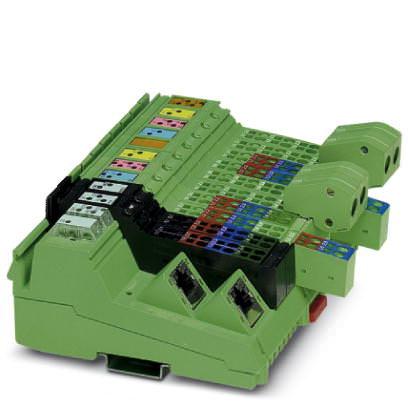

Система ввода/вывода для электрошкафов (IP20) Inline Block Устройство сопряжения с шиной - ILB S3 24 DI8 DO4 AO2 INC-IN2 - 2700174 (108775)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Block Устройство сопряжения с шиной - ILB S3 24 DI8 DO4 AO2 INC-IN2 - 2700174 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108775

Производитель

Phoenix Contact

Категория

Список изделий Inline Block

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser 5P3B2H-AAIBAAAFAAAD3S2BA2

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - ILB S3 24 DI8 DO4 AO2 INC-IN2 - 2700174

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	156 мм
Высота	141,1 мм
Глубина	57 мм
Указание по размерам	Размеры указаны с учетом штекера

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	макс. 85 % ((без выпадения конденсата))
Давление воздуха (при эксплуатации)	80 кПа ... 108 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	66 кПа ... 108 кПа (До 3500 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	405 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Соответствие директиве по ЭМС	EN 55011: 1998+A1: 1999 Класс A
Излучение помех	Промушленное применение
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г
Диагностические сообщения	Короткое замыкание / перегрузка цифровых выходов Сообщение в регистре диагностики
	Короткое замыкание в цепи питания датчика Сообщение в регистре диагностики
	Перенапряжение в цепи питания датчика Сообщение в регистре диагностики

Интерфейсы

Система на базе полевой шины	Sercos
Наименование	Sercos
Тип подключения	Гнездо RJ45
Скорость передачи данных	100 MBit/s
Среда передачи	Медный кабель

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Пружинный зажим
Способ подключения	2-, 3-проводной кабель
Количество входов	8
Защитная схема	Защита от короткого зам. и от перегрузки цепи питания датчика
Диапазон входных напряжений, сигнал '0'	-30 В DC ... 5 В DC
Диапазон входных напряжений, сигнал '1'	15 В DC ... 30 В DC

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Пружинный зажим
Способ подключения	2-проводная схема
Количество выходов	4
Защитная схема	Защита от короткого замыкания, защита от перегрузки
Выходное напряжение	24 В DC
Максимальный выходной ток на 1 канал	500 мА
Максимальный выходной ток на 1 модуль / клемму	2 А
Номинальная индуктивная нагрузка	12 ВА (1,2 Гн, 50 Ом)
Номинальная нелинейная нагрузка	12 Вт
Номинальная активная нагрузка	12 Вт (48 Ом)

Питание электронного модуля

Электропитание	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания	70 мА
Потребляемый ток	60 мА

Аналоговые выходы

Количество выходов	2
Способ подключения	2-проводная схема
Разрешение АЦП	10 бит
Наименование защиты	Защита от короткого зам. и от перегрузки
Выходной сигнал, напряжение	-10 В ... 10 В

Потенциалы Inline

Ток питания при U_L	макс. 8 А
Потребляемый ток при U_L	Тип. 100 мА
	макс. 500 мА

Входы датчика

Наименование, вход	Вход датчика, 2 сигнала прямоугольной формы, со сдвигом фазы 90 град.
Описание входа	Определение положения при помощи инкрементального сигнала сельсин-/линейного датчика
Количество входов	2
Входная частота	до 300 кГц
Напряжение питания датчика	24 В
Ток питания датчика	250 мА (Защита от короткого замыкания и перегрузки)
