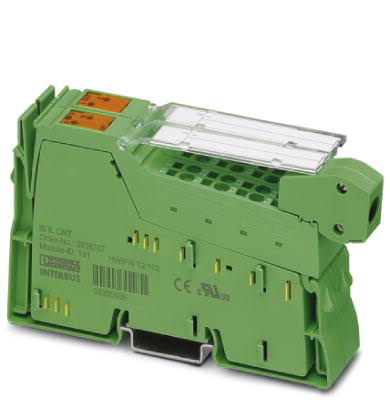

Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL CNT-PAC - 2861852 (120373)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL CNT-PAC - 2861852 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120373

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Функциональные клеммные модули Inline - IB IL CNT-PAC - 2861852

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	24,4 мм
Высота	135 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	130 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Режим работы	Режим передачи данных процесса (2 слова)
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
Диагностические сообщения	Короткое замыкание в цепи питания датчика
	Перегрузка цепи питания датчика

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Питание электронного модуля

Электропитание	24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток	Тип. 40 мА (Из локальной шины)
Потребляемая мощность	макс. 0,375 Вт (на U_L)
Электронные модули и датчики	Питание датчика Автозапуск после устранения короткого замыкания
Наименование	Питание датчика
Электропитание	24 В DC (производится из питания сегмента U_S)

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	Тип. 40 мА
	макс. 50 мА
Напряжение питания на сегменте U_S	24 В DC (номинал)
Потребляемый ток при U_S	макс. 1 А
Потребляемая мощность	макс. 0,375 Вт (на U_L)

Входы сигнала счетчика

Наименование, вход	Вход счетчика для сигналов 24 В
Количество входов	1 (возможно использование только одного входа счетчика, для сигналов 24 В или 5 В)
Тип подключения	Пружинный зажим
Режим работы	Подсчет событий, измерение частоты / времени
Входное напряжение	24 В DC (Номинальное напряжение)
	30 В DC (максимальный)
Диапазон входных напряжений, сигнал '0'	0 В DC ... 5 В DC
Диапазон входных напряжений, сигнал '1'	15 В DC ... 30 В DC
Входная частота	макс. 100 кГц
Входной ток	Тип. 5 мА
Наименование, вход	Вход счетчика для сигналов 5 В
Количество входов	1 (возможно использование только одного входа счетчика, для сигналов 24 В или 5 В)
Тип подключения	Пружинный зажим
Способ подключения	2-проводной экранированный, внешнее питание 5 В
Режим работы	Подсчет событий, измерение частоты / времени
Входное напряжение	5 В DC (Номинальное напряжение)
	8 В DC (максимальный)
Диапазон входных напряжений, сигнал '0'	0 В ... 1,5 В
Диапазон входных напряжений, сигнал '1'	3,5 В ... 8 В
Входная частота	макс. 100 кГц
Входной ток	Тип. 5 мА
Входное сопротивление	около 1,7 к?

Цифровые выходы

Наименование, выход	Выходной переключающий контакт
Тип подключения	Пружинный зажим
Способ подключения	2-проводная схема
Количество выходов	1
Защитная схема	Защита от кор. зам. да, с защитой от коротких замыканий (автоматическое включение)
Выходное напряжение	24 В DC (Номинальное напряжение)
Выходной ток	макс. 0,5 А (Номинальный ток)
Номинальная индуктивная нагрузка	макс. 12 ВА (1,2 Гн; 48 Ом)
Номинальная нелинейная нагрузка	макс. 12 Вт
Номинальная активная нагрузка	макс. 12 Вт (48 ?)
