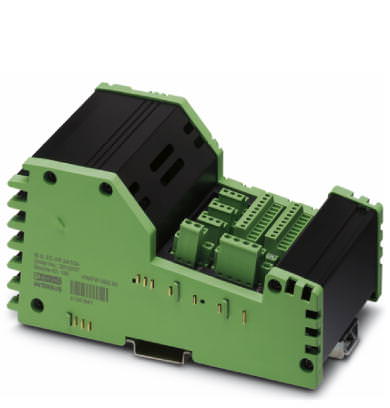

Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL EC AR 48/10A - 2819257 (120434)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL EC AR 48/10A - 2819257 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120434

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Функциональные клеммные модули Inline - IB IL EC AR 48/10A - 2819257

Размеры

Ширина	97,6 мм
Высота	166 мм
Глубина	85 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	75 % ... 85 % (75 % продолжительно, 85 % кратковременно)
Допустимая влажность воздуха (хранение / транспортировка)	75 % ... 85 % (75 % продолжительно, 85 % кратковременно)
Давление воздуха (при эксплуатации)	80 кПа ... 106 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Интерфейсы

Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Наименование	Ввод в эксплуатацию и диагностика
Тип подключения	RS-232

Питание электронного модуля

Тип подключения	2-контактный штекер COMBICON
Наименование	Питание
Диапазон напряжения питания	12 В DC ... 48 В DC ±15 % (отключение при достижении напряжения U_S > 60 В пост. тока)
Максимально допустимая нагрузка по току	10 А

Выход пускателя электродвигателя

Тип подключения	4-полюсный разъем COMBICON с экраном
Количество	1
Наименование, выход	1 электродвигатель постоянного тока, коллекторный или бесщеточный с возбуждением от постоянных магнитов
Полюсов	4
Диапазон номинальных токов	макс. 10 А (пусковой ток / ток длительной нагрузки)

Цифровые входы

Количество входов	3
Тип подключения	MINI-COMBICON
Способ подключения	3-проводной кабель (сигнал, Us, GND (ЗЕМЛЯ))
Полюсов	3
Входное напряжение	24 В DC

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	Тип. 30 мА
	макс. 120 мА
Напряжение питания главной цепи U_M	24 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_M	Тип. 150 мА
	макс. 150 мА
Напряжение питания на сегменте U_S	24 В DC (с помощью регулятора напряжения)

Общие сведения

Масса	880 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Логическая цепь UL / периферийное устройство / электродвигатель 500 В AC
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2: 1995 / IEC 61000-4-2 Разряд между контактами 4 кВ, критерий В; воздушный разряд 6 кВ, критерий B
	Испытание на невосприимчивость к быстрым переходным процессам и всплескам EN 61000-4-4: 1995 / IEC 61000-4-4 Критерий А; кабели питания: 2 кВ; кабели для передачи сигналов и данных: 2 кВ
	Защищенность от помех по цепи питания, наведенных радиочастотными полями EN 61000-4-6: 1993 / IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
Излучение помех	Испытание согл. EN 61000-6-4 'Излучение радиопомех корпусом' EN 55011:1991, класс A
Механические испытания	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г в течение 1 мс, три удара в одном направлении
	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6
	Испытание свободным падением согл. IEC 60068-2-32 1 м
