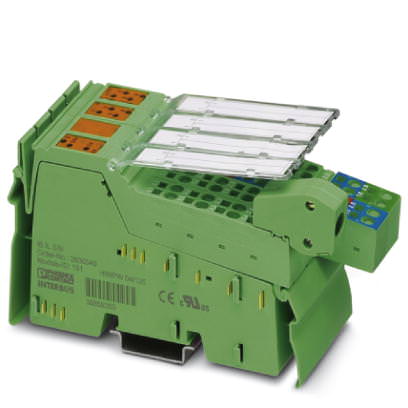

Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL SSI-PAC - 2861865 (120343)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL SSI-PAC - 2861865 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120343

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Функциональные клеммные модули Inline - IB IL SSI-PAC - 2861865

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	140,5 мм
Глубина	71,5 мм

Интерфейсы

Интерфейс	Локальная шина Inline
Тип подключения	Распределитель Inline

Питание

Напряжение на периферийном устройстве	24 В DC (с помощью регулятора напряжения)
Диапазон напряжений периферийных устройств	19,2 В DC ... 30 В DC
Напряжение питания датчика	5 В DC
	24 В DC
Ток питания датчика	500 мА
	500 мА
От цепи питания датчика	Главная цепь U_M

Развязка по напряжению

Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / заземление цепи питания датчика 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийные устройства) / заземление цепи питания датчика 500 В AC 50 Гц 1 минута
	Заземление цепи питания датчика / заземление 500 В AC 50 Гц 1 минута

Вход датчика абсолютного значения

Количество входов	1
Настраиваемое разрешение	26 Bit (максимальный)
Частота передачи	400 кГц

Входы

Количество входов	3
Способ подключения	3-проводная схема
Входное напряжение	24 В DC

Выходы

Количество выходов	4
Способ подключения	3 экранированных проводника

Общие сведения

Масса	210 г
Количество штекеров	1

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток при U_L	макс. 60 мА
Напряжение питания главной цепи U_M	24 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_M	макс. 1 А
	Тип. 1 А
Напряжение питания на сегменте U_S	24 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_S	макс. 2 А
	Тип. 2 А
