Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL TEMP 4/8 RTD-PAC - 2863915 (120392)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL TEMP 4/8 RTD-PAC - 2863915 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120392

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

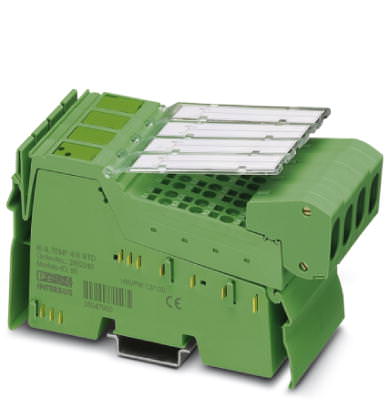

Описание Функциональные клеммные модули Inline - IB IL TEMP 4/8 RTD-PAC - 2863915

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	136,8 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	190 г
Тип монтажа	Монтажная рейка
Режим работы	Режим передачи процессных данных (5 слов), PCP с 1 словом
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Блок питания 7,5 В (логика управления шиной) / аналоговые блоки питания ±15,5 В, ±5 В (аналоговые периферийные устройства) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 минута
	Аналоговые блоки питания ±15,5 В, ±5 В (аналоговые периферийные устройства) / заземление 500 В AC 50 Гц 1 минута

Интерфейсы

Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	Тип. 75 мА
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	Тип. 28 мА
Потребляемая мощность	Тип. 1,24 Вт

Аналоговые входы

Количество входов	8
Наименование, вход	Аналоговые выход RTD
Описание входа	Вход для резистивных температурных датчиков
Тип подключения	Пружинный зажим

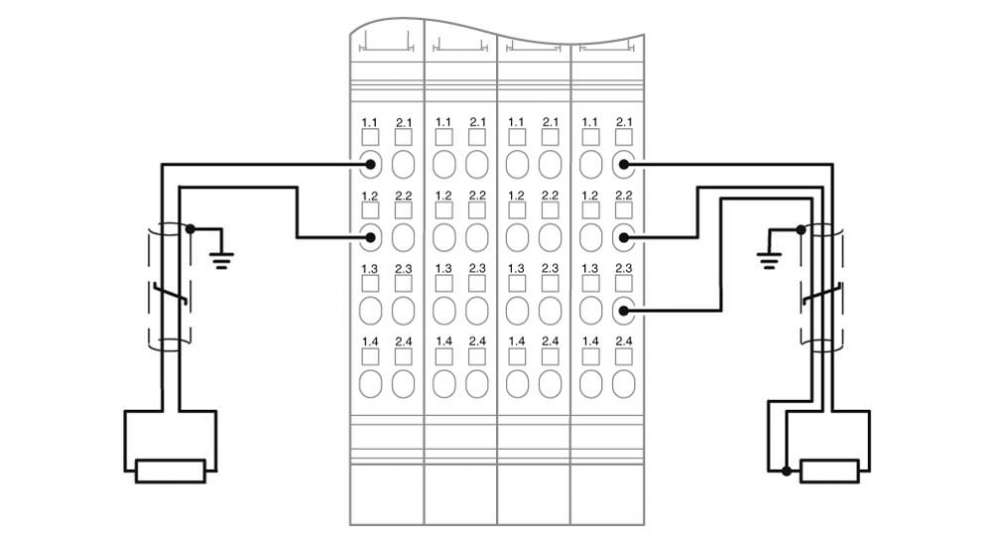

Способ подключения	2-, 3-проводной экранированный кабель
Применяемые типы датчиков (RTD)	Датчики Pt, Ni, KTY, Cu, линейные резисторы
Диапазон сопротивлений, линейн.	0 ? ... 400 ?
	0 ? ... 20 к?
Принцип измерения	Последовательное приближение
Представление измеренного значения	16 бит (15 бит + знаковый разряд)
Время цифроаналогового преобразования	макс. 10 мкс
Обновление данных процесса	6 мс (в зависимости от режима работы возможно до 230 мс)
Форматы данных	S7-совместим с IB IL, IB ST
Точность	Тип. 0,06 %
