Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL 24 BR/DC - 2742036 (120347)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL 24 BR/DC - 2742036 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120347

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

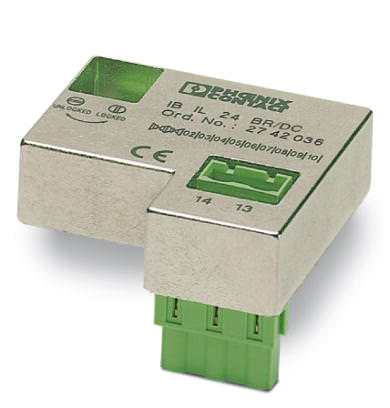

Описание Клеммы Inline - IB IL 24 BR/DC - 2742036

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	55 мм
Высота	57 мм
Глубина	16 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C (Допускается)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C (Допускается)
Допустимая отн. влажность воздуха (при эксплуатации)	75 % ... 85 % (75 % в среднем, 85 % кратковременно)
Допустимая влажность воздуха (хранение / транспортировка)	75 % ... 85 % (75 % в среднем, 85 % кратковременно)
Давление воздуха (при эксплуатации)	80 кПа ... 106 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)

Общие сведения

Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Масса	91 г

Развязка по напряжению

Испытательный участок	Питание 24 В (U_S), GND (заземление), цепь управления тормозным устройством / защитное заземление (PE) 500 В AC 50 Гц 1 минута
	Питание 24 В (U_S), GND (заземление), цепь управления тормозным устройством / выход тормозного устройства 500 В AC 50 Гц 1 минута
	Выход тормозного устройства / защитное заземление (PE) 500 В AC 50 Гц 1 минута

Тормозной модуль

Наименование, подключение	Подключение к клеммному модулю для высоких нагрузок
Тип подключения	3-контактный инвертированный разъем COMBICON (X8)
Управляющее напряжение	24 В DC (= Us от клеммного модуля для высоких нагрузок)
Управляющий ток	17 мА
Ограничение максимального тока	С помощью добавочного сопротивления

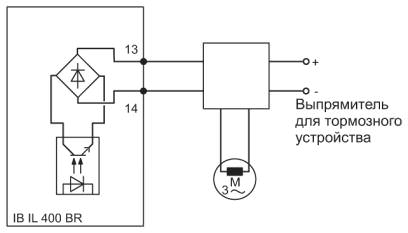

Подключаемое тормозное устройство

Наименование, подключение	Подключение тормозного устройства к тормозному модулю
Тип подключения	2-контактный разъем COMBICON (X9)
Сечение	2,5 мм? (Максимальное сечение жил кабеля)
Защитная схема	Защита от подключения с неправильной полярностью, ограничение верхнего предела напряжения >36 В
Тип контактов	поляризованный полупроводниковый выключатель
Напряжение питающей сети	24 В DC
Остаточное напряжение	0,4 В DC (максимальный)
