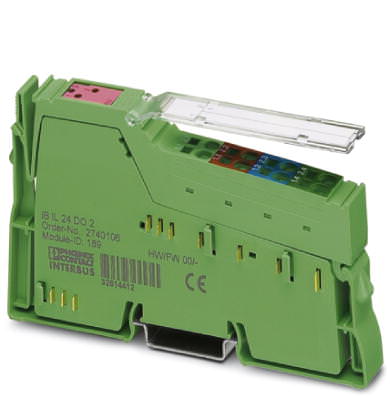

Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL 24 DO 2-2A-PAC - 2861263 (120307)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL 24 DO 2-2A-PAC - 2861263 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120307

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы Inline - IB IL 24 DO 2-2A-PAC - 2861263

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,2 мм
Высота	119,8 мм
Глубина	71,5 мм
Указание по размерам	Размеры корпуса

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	61 г
Указания по значениям массы	со штекером
Тип монтажа	Монтажная рейка
Режим работы	Режим передачи производственных данных (2 бит)
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
Диагностические сообщения	Короткое замыкание / перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (D) модуля (мигает с частотой 2 Гц)

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s

Питание электронного модуля

Электропитание	24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток	макс. 35 мА (Из локальной шины)
Потребляемая мощность	макс. 0,27 Вт (на U_L)

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	макс. 35 мА
Напряжение питания главной цепи U_M	24 В DC
Напряжение питания на сегменте U_S	24 В DC (номинал)
Потребляемый ток при U_S	макс. 4 А
Потребляемая мощность	макс. 0,27 Вт (на U_L)

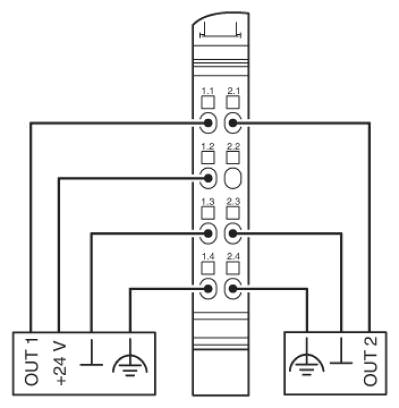

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Пружинный зажим
Способ подключения	2-, 3-, 4-проводной
Количество выходов	2
Защитная схема	Защита от перегрузки, защита выходов от короткого замыкания
Выходное напряжение	24 В DC (U_S - 1 В)
Номинальное напряжение на выходе	24 В DC
Максимальный выходной ток на 1 канал	2 А
Максимальный выходной ток на 1 модуль	4 А
Номинальная индуктивная нагрузка	48 ВА (1,2 Гн, 12 ?)
Номинальная нелинейная нагрузка	48 Вт
Номинальная активная нагрузка	48 Вт (12 Ом)
