Описание

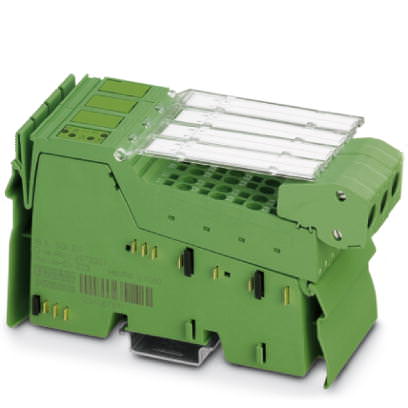

Описание Клеммы Inline - IB IL SGI 2/P-PAC - 2884907

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	136 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	220 г
Тип монтажа	Монтажная рейка
Режим работы	Режим передачи процессных данных (3 слова), PCP с 1 словом
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Логическая цепь / аналоговое периферийное устройство (цифровое устройство развязки) 500 В AC 50 Гц 1 минута
	RS-485 / аналоговое периферийное устройство (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Замыкающий контакт K_a1 - K_b1 / аналоговое периферийное устройство (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Замыкающий контакт K_a2 - K_b2 / аналоговое периферийное устройство (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Функциональное заземление / аналоговое периферийное устройство (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Логическая цепь / RS-485 (цифровое устройство развязки) 500 В AC 50 Гц 1 минута
	Замыкающий контакт K_a1 - K_b1 / RS-485 (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Замыкающий контакт K_a2 - K_b2 / RS-485 (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Функциональное заземление / RS-485 (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Логическая цепь / замыкающий контакт K_a1 - K_b1 (оптопара) 500 В AC 50 Гц 1 минута
	Замыкающий контакт K_a2 - K_b2 / замыкающий контакт K_a1 - K_b1 (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Функциональное заземление / замыкающий контакт K_a1 - K_b1 (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Логическая цепь / замыкающий контакт K_a2 - K_b2 (оптопара) 500 В AC 50 Гц 1 минута
	Функциональное заземление / замыкающий контакт K_a2 - K_b2 (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Логическая схема / функциональное заземление (изоляционный промежуток) 500 В AC 50 Гц 1 минута
Диагностические сообщения	Исчезновение напряжения питания U_ANA Сообщение об ошибке в процессных данных
	Сбой или недостаточное напряжение питания логических схем U_L Передача сообщений об ошибках периферии на устр-во сопряжения
	Ошибка периферийного устр-а Сообщение об ошибке в процессных данных

Интерфейсы

Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Последовательный интерфейс

Наименование	Последовательный интерфейс RS-485
Сеть	да
Адресация	Адрес 1 = измеренное значение брутто/нетто
	Адрес 2 = измеренное значение массы тары
Нагрузочные резистор	120 Ом
Протокол передачи	STX/ETX

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC
Потребляемый ток при U_L	макс. 100 мА
	Тип. 85 мА
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	макс. 100 мА
	25 мА (при типичной нагрузке 350 Ом на канал)
	7 мА (в режиме холостого хода без DMS и показания)
	80 мА (при максимальной нагрузке 55 Ом и индикации)
Потребляемая мощность	Тип. 1,2 Вт (Прибор в номинальном режиме работы)
	макс. 3,2 Вт (Прибор при максимальной нагрузке)

Контакты

Описание	Сухой замыкающий контакт
Количество	2 (K_a1-K_b1. K_a2-K_b2)
Проходное сопротивление	< 1 ? (стандартный (типовой))
Время срабатывания, типовое	100 мс (стандартный (типовой))

Аналоговые входы

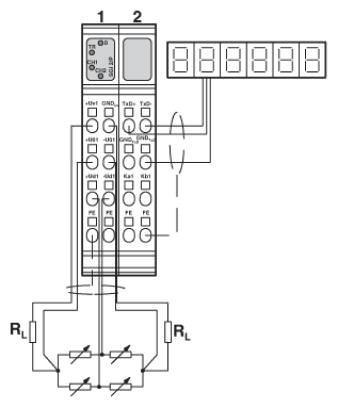

Описание входа	Входные каналы для тензометрического датчика
Количество входов	2
Способ подключения	6- или 4-жильный экранированный кабель с попарной скруткой жил
Разность потенциалов на перемычке U_d	Диапазон измерений определяется выбором параметра
Разность потенциалов на перемычке U₀	5 В
Параметры	±1 мВ/В, ±2 мВ/В, ±3 мВ/В, ±3,33 мВ/В, ±4 мВ/В, ±5 мВ/В
Представление измеренного значения	15 бит+ знак (данные процесса); 15 бит + знак и измеренное значение показания в наборе данных ASCII (PCP)
Обновление данных процесса	Тип. 100 мс (12,5 мс, зависимо от конфигурации)

Аналоговые выходы

Наименование защиты	Защита от короткого замыкания выхода сигнала напряжения
Защитная цепь / модуль	да, минимум 1 минута путем контроля температуры
Описание выходов	Выход напряжения
Количество выходов	2
Импеданс	> 55 ? (на канал)
Выходное напряжение	Тип. 5 В
Выходной ток	макс. 90 мА (на канал)
Максимальный выходной ток	макс. 90 мА (на канал)
