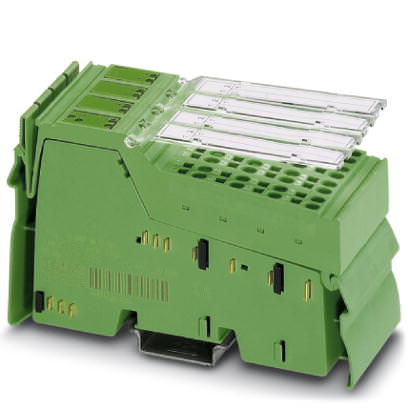

Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL TEMP 4/8 RTD-EF-XC-PAC - 2701218 (120498)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL TEMP 4/8 RTD-EF-XC-PAC - 2701218 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120498

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы Inline - IB IL TEMP 4/8 RTD-EF-XC-PAC - 2701218

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	136,8 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 55 °C (См. также главу 'Успешно протестированы: Использование при экстремальных окружающих условиях' в паспорте.)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Температурный класс GRP	T2 (-40 °C ... 55 °C, EN 50155)
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	190 г
Тип монтажа	Монтажная рейка
Режим работы	Режим передачи процессных данных (5 слов), PCP с 1 словом
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 7,5 В (логическая схема шины) / питание аналоговой цепи 24 В (аналоговое периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Периферийное устройство / заземление 500 В AC 50 Гц 1 минута

Интерфейсы

Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	Тип. 95 мА
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	Тип. 6 мА
Потребляемая мощность	Тип. 0,85 Вт

Аналоговые входы

Количество входов	8
Наименование, вход	Аналоговые выход RTD
Описание входа	Вход для резистивных температурных датчиков
Тип подключения	Пружинный зажим
Способ подключения	4-проводная схема
Применяемые типы датчиков (RTD)	Датчики Pt, Ni, KTY, линейные резисторы
Диапазон сопротивлений, линейн.	0 ? ... 500 ?
	0 ? ... 5 к?
	0 ? ... 30 к?
Принцип измерения	Метод сигма-дельта
Представление измеренного значения	16 бит (15 бит + знаковый разряд)
Разрешение АЦП	24 бит
Обновление данных процесса	1,8 c (в зависимости от режима работы возможно до 3,3 с)
Форматы данных	IB IL, совместим с S7
