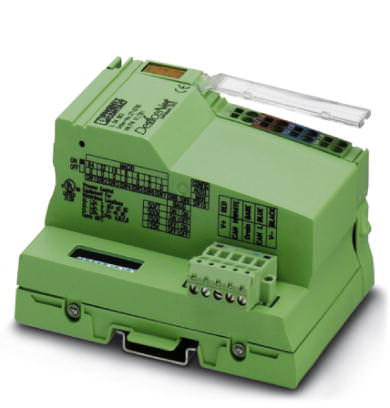

Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IL DN BK3-PAC - 2718785 (108021)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IL DN BK3-PAC - 2718785 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108021

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - IL DN BK3-PAC - 2718785

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	85 мм
Высота	119,8 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-45 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	85 % (без выпадения конденсата)
Давление воздуха (при эксплуатации)	80 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3500 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	240 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка

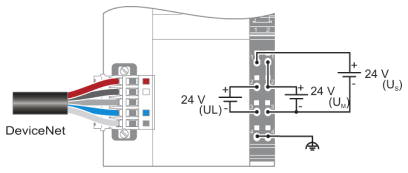

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Система на базе полевой шины	DeviceNet™
Наименование	DeviceNet™
Тип подключения	2x 5-контактный штекер TWIN-COMBICON
Скорость передачи данных	500 kBaud, 250 kBaud, 125 kBaud (настраивается DIP-переключателем или с помощью функций программирования)
Полюсов	10
Наименование	Питание
Тип подключения	8-контактная поточная вилка

Системные ограничения устройств сопряжения с шиной

Количество оконечных устройств, подключаемых к локальной шине	макс. 63
Количество оконечных устройств с каналом параметров	макс. 8
Количество ответвительных клемм с отводом для удаленной шины	0

Питание электронного модуля

Электропитание	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC
Ток питания	Тип. 100 мА (оконечные устройства локальной шины не подключены)
Потребляемый ток	макс. 1,25 А

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC ±5 %
Ток питания при U_L	макс. 2 A DC (соблюдайте кривые)
Напряжение питания главной цепи U_M	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_M	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания на сегменте U_S	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_S	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания периферийных устройств U_ANA	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_ANA	макс. 0,5 A DC (соблюдайте кривые)
