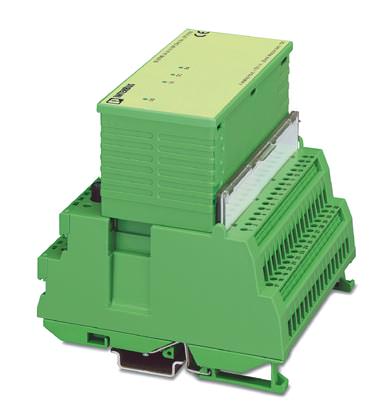

Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Модуль ввода-вывода - IB ST 24 AI 4/SF4 - 2750565 (120509)

Поставляем Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Модуль ввода-вывода - IB ST 24 AI 4/SF4 - 2750565 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120509

Производитель

Phoenix Contact

Категория

Список устройств INTERBUS ST

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль ввода-вывода - IB ST 24 AI 4/SF4 - 2750565

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	118 мм
Высота	117 мм
Длина	116 мм

Интерфейсы

Интерфейс	Локальная шина ST
Тип подключения	Штекер локальной шины ST
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Питание

Напряжение в логической схеме U_L	9 В DC (Из локальной шины ST)
Потребляемый ток, типовой	65 мА (Без пассивного датчика)
Потребляемый ток, макс.	125 мА (Без пассивного датчика)
Напряжение на периферийном устройстве	± 24 В DC 5 % (пульсация)
Диапазон напряжений периферийных устройств	20 В DC ... 30 В DC
Потребляемый ток, от локальной шины, макс.	150 мА (Из локальной шины ST)
	120 мА (Из локальной шины ST)

Развязка по напряжению

Испытательный участок	Шина / входы 500 В AC 50 Гц 1 минута
	Электропитание / входы 500 В AC 50 Гц 1 минута
	Электропитание / защитный проводник 500 В AC 50 Гц 1 минута
	Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 минута

Входы

Количество каналов	4
Замечание по количеству каналов	Дифференциальные входы, напряжение или ток
Способ подключения	2-, 3-, 4-проводной
Входной сигнал напряжения	0 В ... 10 В
Входное сопротивление, вход напряжения	>
Дискретизация, вход сигнала напряжения	2,44 мВ
Предельная основная ошибка	0,05 %
Входной сигнал тока	4 мА ... 20 мА
Дискретизация, вход сигнала тока	3,91 мкA
Контроль обрыва кабеля	да, диагностический бит
Предельная основная ошибка	0,06 %
Принцип измерения	Последовательное приближение
Контроль измеренного значения при управлении	Все каналы одновременно
Представление измеренного значения	16 бит с дополнением до двух
Разрешение измеренного значения	12 бит
Время цифроаналогового преобразования	10 мкс (на канал)
Обновление данных процесса	0,75 мс (На канал / 3 мс все каналы)
Предельная частота (3 дБ)	29,9 Гц
