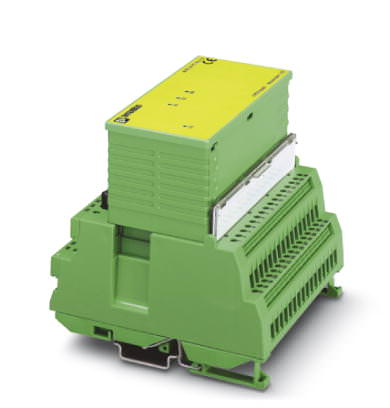

Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Модуль ввода-вывода - IB ST 24 AO 4/SF - 2754312 (120518)

Поставляем Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Модуль ввода-вывода - IB ST 24 AO 4/SF - 2754312 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120518

Производитель

Phoenix Contact

Категория

Список устройств INTERBUS ST

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль ввода-вывода - IB ST 24 AO 4/SF - 2754312

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	118 мм
Высота	117 мм
Длина	116 мм

Интерфейсы

Интерфейс	Локальная шина ST
Тип подключения	Штекер локальной шины ST
Скорость передачи данных	500 kBit/s

Питание

Напряжение в логической схеме U_L	9 В DC (Из локальной шины ST)
Потребляемый ток, типовой	100 мА (Из локальной шины ST)
Потребляемый ток, макс.	130 мА (Из локальной шины ST)
Напряжение на периферийном устройстве	24 В DC
Диапазон напряжений периферийных устройств	18,5 В DC ... 30,5 В DC
Остаточная пульсация	± 1,2 В

Развязка по напряжению

Испытательный участок	Шина / выходы 500 В AC 50 Гц 1 минута
	Электропитание / выходы 500 В AC 50 Гц 1 минута
	Электропитание / защитный проводник 500 В AC 50 Гц 1 минута
	Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 минута

Выходы

Количество каналов	4

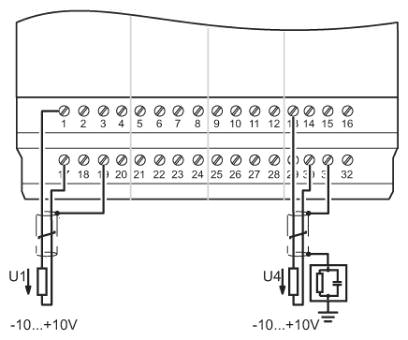

Способ подключения	2-проводная схема
Тип подключения	Винтовые зажимы
Выходной сигнал, ток	0 А ... 20 мА
Нагрузка / выходная нагрузка, выход тока	< 500 ?
Дискретизация, выход сигнала тока	4,88 мкA
Предельная основная ошибка	0,1 %
Выходной сигнал, напряжение	0 В ... 10 В (Максимум 5 мА)
Нагрузка / выходная нагрузка, выход напряжения	> 2 к?
Дискретизация, выход сигнала напряжения	2,44 мВ
Предельная основная ошибка	0,05 %
Представление выходного значения	16 бит с дополнением до двух
	16 бит с дополнением до двух
Передача выходного значения устройством управления	Все каналы одновременно
	Все каналы одновременно
DAC-разрешение	12 бит
	12 бит
Обновление данных процесса	1 мс (С учетом скорости нарастания выходного напряжения)
	1 мс (С учетом скорости нарастания выходного напряжения)
