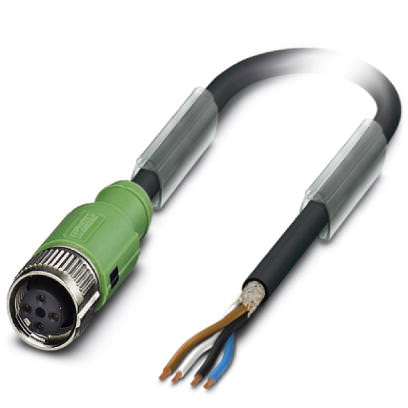

Принадлежность для систем ввода/вывода Кабель для датчика / исполнительного элемента - SAC-4P-FS SH SCO/.../... - 1536531 (87665)

Поставляем Принадлежность для систем ввода/вывода Кабель для датчика / исполнительного элемента - SAC-4P-FS SH SCO/.../... - 1536531 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

87665

Производитель

Phoenix Contact

Категория

Список изделий: принадлежности для систем ввода/вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Кабель для датчика / исполнительного элемента - SAC-4P-FS SH SCO/.../... - 1536531

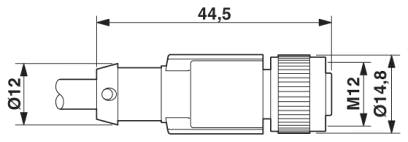

Размеры

Длина кабеля	На выбор (0,2 ... 40,0 м)
Длина снятия изоляции с конца кабеля без разъема	50 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 90 °C (вилка / розетка)
Класс защиты	IP65
	IP67

Общие сведения

Расчетный ток при 40 ?	4 А
Расчетное напряжение	250 В
Полюсов	4
Проходное сопротивление	? 5 м?
Сопротивление изоляции	? 100 M?
Кодирование	A - стандарт
Стандарты / нормативные документы	Разъем M12 IEC 61076-2-101
Индикатор состояния	Нет
Защитная цепь / модуль	без схемы подключения
Категория перенапряжения	II
Степень загрязнения	3
Циклы установки	? 100
Момент затяжки	0,4 Нм (Разъем М12)

Материал

Класс воспламеняемости согласно UL 94	HB
Материал, контакт	CuSn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	TPU GF
Материал корпуса ручки	TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения	NBR

Параметры проводников

Указание	Данное изделие является кабелем для датчика/исп. устр-ва, тип кабеля выбирается по желанию. Технические характеристики кабелей всех типов приведены в следующей таблице.

PUR/ПВХ, экранированный, серого цвета [100]

Тип кабеля	PUR/ПВХ, экранированный, серого цвета
Тип кабеля (краткое обозначение)	100
Условное обозначение кабеля	LiYYV1CY11Y
Сечение провода	0,34 мм?
AWG, сигнальная линия	22
Конструкция кабеля, сигнальная линия	42x 0,10 мм
Диаметр проводника вкл. изоляцию	1,52 мм ±0,02 мм
Толщина стенки, изоляция	? 0,23 мм (Изоляция жилы)
	? 0,38 мм (Внешняя оболочка)
	около 0,25 мм (Внутренняя оболочка)
Цвета жил	коричневый, белый, синий, черный
Общая скрутка	4 жилы в скрутке
Экранировка	Оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	85 %
Внешняя оболочка, цвет	серый RAL 7001
Наружный диаметр кабеля	5,90 мм
Минимальный радиус изгиба, при жесткой прокладке	59 мм
Минимальный радиус изгиба, при подвижной прокладке	59 мм
Количество циклов изгибания	2000000
Радиус изгиба	59 мм
Путь перемещения	5 м
Скорость поперечного перемещения	3 м/c
Масса кабеля	50 кг/км
Внешняя оболочка, материал	PUR
Материал внутренней оболочки	ПВХ
Материал, изоляция проводника	ПВХ
Материал проводника	медный гибкий провод
Сопротивление изоляции	? 100 МОм*км
Сопротивление кабеля	макс. 57,3 Ом/км
Номинальное напряжение, проводник	300 В
Испытательное напряжение, проводник	2500 В
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C (кабель, жестко прокладываемый)
	-5 °C ... 80 °C (кабель, для подвижного монтажа)

ПВХ серого цвета [500]

Тип кабеля	ПВХ серого цвета
Тип кабеля (краткое обозначение)	500
Сечение провода	0,34 мм?
AWG, сигнальная линия	22
Конструкция кабеля, сигнальная линия	42x 0,10 мм
Диаметр проводника вкл. изоляцию	1,4 мм ±0,02 мм
Толщина стенки, изоляция	? 0,23 мм (Изоляция жилы)
	? 0,76 мм (Внешняя оболочка)
Цвета жил	коричневый, белый, синий, черный
Общая скрутка	4 жилы в скрутке
Экранировка	Оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	85 %
Внешняя оболочка, цвет	серый RAL 7001
Наружный диаметр кабеля	5,90 мм
Масса кабеля	57 кг/км
Внешняя оболочка, материал	ПВХ
Материал, изоляция проводника	ПВХ
Материал проводника	медный гибкий провод
Сопротивление изоляции	? 1 Г?*км
Сопротивление кабеля	макс. 58 Ом/км
Номинальное напряжение, проводник	300 В
Испытательное напряжение, проводник	3000 В
Прочие характеристики	материалы, не ухудшающие свойств при попадании на них лаков и красок
	не содержит силикона
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C (кабель, жестко прокладываемый)
	-5 °C ... 80 °C (кабель, для подвижного монтажа)

PUR, экранированный, не содержащий галогенов, цвет черный [полиуретан]

Тип кабеля	PUR, экранированный, не содержащий галогенов, цвет черный
Тип кабеля (краткое обозначение)	полиуретан
Условное обозначение кабеля	Li9Y-V1-C-V1-11Y
UL AWM Style	20549 / 10493 (80 °C / 300 В)
Сечение провода	4x 0,34 мм? (Сигнальный провод)
AWG, сигнальная линия	22
Конструкция кабеля, сигнальная линия	42x 0,10 мм
Диаметр проводника вкл. изоляцию	1,27 мм ±0,02 мм (Сигнальный провод)
Толщина стенки, изоляция	? 0,21 мм
Цвета жил	коричневый, белый, синий, черный
Общая скрутка	4 жилы в скрутке
Экранировка	Оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	85 %
Внешняя оболочка, цвет	темно-серый RAL 7021
Толщина стенок внешней оболочки	около 1 мм
Наружный диаметр кабеля D	5,9 мм ±0,2 мм
Минимальный радиус изгиба, жесткая прокладка	5 x D
Минимальный радиус изгиба, гибкая прокладка	10 x D
Количество циклов изгибания	2000000
Минимальный радиус изгиба, использование в буксирных цепях	10 x D
Путь перемещения	10 м
Скорость поперечного перемещения	3 м/c
Ускорение	10 м/c?
Масса кабеля	46 кг/км
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	PP
Материал проводника	медный гибкий провод
Сопротивление изоляции	? 100 Г?*км (при 20 °C)
Сопротивление кабеля	макс. 58 Ом/км (при 20 °C)
Производственная мощность	? 80 пФ (фаза-фаза)
	? 135 пФ (Экран проводника)
Волновое сопротивление	? 62 ? (f = 10 МГц)
Индуктивность	около 0,75 мГн (f = 1 кГц)
Номинальное напряжение, проводник	? 300 В
Испытательное напряжение, проводник	? 3000 В
Прочие характеристики	для тяговых цепей
	не содержит силикона
	материалы, не ухудшающие свойств при попадании на них лаков и красок
	Поверхность с низкой адгезией
Негорючесть	согласно UL FT-2
Без галогенов	соответствует DIN VDE 0472, часть 815
	согласно DIN EN 50267-2-1
Маслостойкость	согласно DIN EN 60811-2-1
Стойкость, прочие данные	хорошая стойкость к кислотам, щелочам и растворителям
	устойчивость к гидролизу и микроорганизмам
	стойкость к морской воде
	условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
	износоустойчивый
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-25 °C ... 80 °C (кабель, для подвижного монтажа)

ПВХ черного цвета [ПВХ]

Тип кабеля	ПВХ черного цвета
Тип кабеля (краткое обозначение)	ПВХ
Сечение провода	4x 0,34 мм? (Сигнальный провод)
AWG, сигнальная линия	22
Конструкция кабеля, сигнальная линия	42x 0,10 мм
Диаметр проводника вкл. изоляцию	1,4 мм ±0,02 мм
Толщина стенки, изоляция	? 0,23 мм (Изоляция жилы)
	? 0,76 мм (Внешняя оболочка)
Цвета жил	коричневый, белый, синий, черный
Общая скрутка	4 жилы в скрутке
Экранировка	Оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	85 %
Внешняя оболочка, цвет	черный RAL 9005
Наружный диаметр кабеля D	5,9 мм ±0,2 мм
Масса кабеля	52 кг/км
Внешняя оболочка, материал	ПВХ
Материал, изоляция проводника	ПВХ
Материал проводника	медный гибкий провод
Сопротивление изоляции	? 100 МОм*км (при 20 °C)
Сопротивление кабеля	макс. 58 Ом/км (при 20 °C)
Номинальное напряжение, проводник	? 300 В
Испытательное напряжение, проводник	? 3000 В
Прочие характеристики	материалы, не ухудшающие свойств при попадании на них лаков и красок
	не содержит силикона
Негорючесть	согласно UL стиль 2464
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C (кабель, жестко прокладываемый)
	-5 °C ... 80 °C (кабель, для подвижного монтажа)
