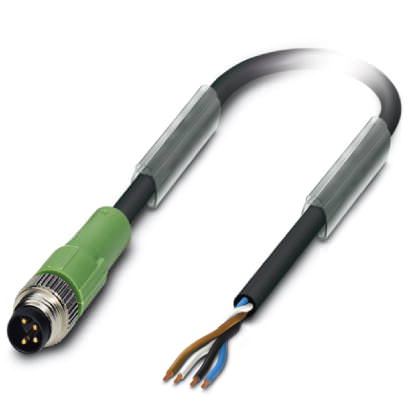

Принадлежность для систем ввода/вывода Кабель для датчика / исполнительного элемента - SAC-4P-M 8MS/10,0-PUR - 1694143 (88364)

Поставляем Принадлежность для систем ввода/вывода Кабель для датчика / исполнительного элемента - SAC-4P-M 8MS/10,0-PUR - 1694143 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

88364

Производитель

Phoenix Contact

Категория

Список изделий: принадлежности для систем ввода/вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Кабель для датчика / исполнительного элемента - SAC-4P-M 8MS/10,0-PUR - 1694143

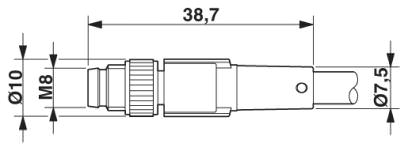

Размеры

Длина кабеля	10 м
Длина снятия изоляции с конца кабеля без разъема	50 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 90 °C (вилка / розетка)
Класс защиты	IP65
	IP67
	IP68

Общие сведения

Расчетный ток при 40 ?	4 А
Расчетное напряжение	30 В
Полюсов	4
Проходное сопротивление	? 5 м?
Сопротивление изоляции	? 100 M?
Кодирование	A - стандарт
Стандарты / нормативные документы	Разъем М8 IEC 61076-2-104
Индикатор состояния	Нет
Защитная цепь / модуль	без схемы подключения
Категория перенапряжения	II
Степень загрязнения	3
Циклы установки	? 100
Момент затяжки	0,2 Нм (Штекерные разъемы М8)

Материал

Класс воспламеняемости согласно UL 94	HB
Материал, контакт	CuSn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	TPU GF
Материал корпуса ручки	TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием

Кабель

Тип кабеля	PUR без галогена, черного цвета
Тип кабеля (краткое обозначение)	полиуретан
Условное обозначение кабеля	Li9Y11Y-HF
Сечение провода	4x 0,25 мм? (Сигнальный провод)
AWG, сигнальная линия	24
Конструкция кабеля, сигнальная линия	32x 0,10 мм
Диаметр проводника вкл. изоляцию	1,17 мм ±0,02 мм (Сигнальный провод)
Толщина стенки, изоляция	? 0,21 мм (Изоляция жилы)
	около 0,7 мм (Внешняя оболочка)
Цвета жил	коричневый, белый, синий, черный
Общая скрутка	4 жилы в скрутке
Внешняя оболочка, цвет	черно-серый RAL 9005
Наружный диаметр кабеля D	4,4 мм ±0,15 мм
Минимальный радиус изгиба, при жесткой прокладке	22 мм
Минимальный радиус изгиба, при подвижной прокладке	44 мм
Количество циклов изгибания	4000000
Радиус изгиба	44 мм
Путь перемещения	10 м
Скорость поперечного перемещения	3 м/c
Ускорение	5 м/c?
Масса кабеля	25 кг/км
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	PP
Материал проводника	медный гибкий провод
Сопротивление изоляции	? 100 Г?*км (при 20 °C)
Сопротивление кабеля	макс. 78 Ом/км (при 20 °C)
Номинальное напряжение, проводник	? 300 В
Испытательное напряжение, проводник	? 3000 В
Прочие характеристики	для тяговых цепей
	не содержит силикона
	материалы, не ухудшающие свойств при попадании на них лаков и красок
Негорючесть	согласно UL стиль 20549
Без галогенов	соответствует DIN VDE 0472, часть 815
Маслостойкость	согласно DIN EN 60811-2-1
Стойкость, прочие данные	хорошая стойкость к кислотам, щелочам и растворителям
	устойчивость к гидролизу и микроорганизмам
	условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-25 °C ... 80 °C (кабель, для подвижного монтажа)
