- Описание

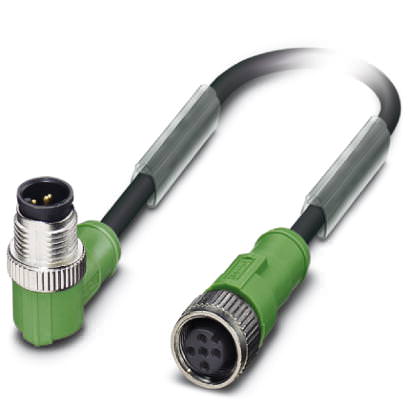

Описание Кабель для датчика / исполнительного элемента - SAC-5P-M12MR-M12FS/.../... - 1508734
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Класс защиты | IP65 |
| IP67 | |
| IP68 |
Общие сведения
| Расчетный ток при 40 ? | 4 А |
|---|---|
| Расчетное напряжение | 60 В |
| Полюсов | 5 |
| Проходное сопротивление | ? 5 м? |
| Сопротивление изоляции | ? 100 M? |
| Кодирование | A - стандарт |
| Стандарты / нормативные документы | Разъем M12 IEC 61076-2-101 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ? 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Параметры проводников
| Указание | Данное изделие является кабелем для датчика/исп. устр-ва, тип кабеля выбирается по желанию. Технические характеристики кабелей всех типов приведены в следующей таблице. |
|---|
PUR / ПВХ серого цвета [100]
| Тип кабеля | PUR / ПВХ серого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 100 |
| Условное обозначение кабеля | LiYY-11Y |
| Сечение провода | 0,34 мм? |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм |
| Толщина стенки, изоляция | ? 0,3 мм (Изоляция жилы) |
| ? 0,38 мм (Внешняя оболочка) | |
| около 0,35 мм (Внутренняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, желто-зеленый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Наружный диаметр кабеля D | 5,9 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 29,5 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 59 мм |
| Количество циклов изгибания | 2000000 |
| Радиус изгиба | 59 мм |
| Путь перемещения | 5 м |
| Скорость поперечного перемещения | 3 м/c |
| Масса кабеля | 50 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал внутренней оболочки | ПВХ |
| Наполнитель | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 100 МОм*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ? 300 В |
| Испытательное напряжение, проводник | ? 3000 В |
| Негорючесть | согласно UL стиль 2464 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
Полиуретан, черный, 5-й проводник серого цвета [115]
| Тип кабеля | Полиуретан, черный, 5-й проводник серого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 115 |
| Условное обозначение кабеля | Li9Y11Y-HF |
| UL AWM Style | 20549 / 10493 (80 °C / 300 В) |
| Сечение провода | 5x 0,34 мм? |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,02 мм |
| Толщина стенки, изоляция | ? 0,21 мм |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Общая скрутка | 5 жил в скрутке |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Толщина стенок внешней оболочки | около 0,7 мм |
| Наружный диаметр кабеля D | 5 мм ±0,15 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 4000000 |
| Радиус изгиба | 50 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c? |
| Масса кабеля | 35 кг/км |
| Внешняя оболочка, материал | PUR |
| Наполнитель | PP |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление кабеля | ? 58 Ом/км |
| Номинальное напряжение, проводник | ? 300 В |
| Испытательное напряжение, проводник | ? 3000 В |
| Прочие характеристики | для тяговых цепей |
| не содержит силикона | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| гибкий | |
| Негорючесть | согласно UL стиль 20549 |
| согласно UL 758/1581 FT2 | |
| Без галогенов | соответствует DIN VDE 0472, часть 815 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A |
| устойчивость к гидролизу и микроорганизмам | |
| стойкость к морской воде | |
| низкая адгезия | |
| износоустойчивый | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
PUR / ПВХ желтого цвета [140]
| Тип кабеля | PUR / ПВХ желтого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 140 |
| Условное обозначение кабеля | LiY-11Y |
| UL AWM Style | 20549 |
| Сечение провода | 0,34 мм? |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм |
| Толщина стенки, изоляция | около 0,3 мм (Изоляция жилы) |
| около 0,35 мм (Внутренняя оболочка) | |
| ? 0,38 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, желто-зеленый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | желтый RAL 1021 |
| Наружный диаметр кабеля D | 5,9 мм ±0,2 мм |
| Количество циклов изгибания | 2000000 |
| Радиус изгиба | 59 мм |
| Путь перемещения | 5 м |
| Скорость поперечного перемещения | 3 м/c |
| Масса кабеля | 50 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал внутренней оболочки | ПВХ |
| Наполнитель | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 1 Г?*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ? 300 В |
| Испытательное напряжение, проводник | ? 3000 В |
| Негорючесть | согласно UL стиль 20549 |
PUR, отвержденный излучением, без галогена, оранжевого цвета [150]
| Тип кабеля | PUR, отвержденный излучением, без галогена, оранжевого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 150 |
| Условное обозначение кабеля | D12YSL11X-JB |
| Сечение провода | 4x 0,34 мм? (Сигнальный провод) |
| 1x 0,5 мм? (Разъем PE) | |
| AWG, сигнальная линия | 22 |
| AWG, напряжение питания | 20 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Конструкция кабеля, напряжение питания | 24x 0,15 мм |
| Цвета жил | коричневый, синий, черный, белый, желто-зеленый |
| Общая скрутка | 5 жил в скрутке |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Наружный диаметр кабеля D | 5,2 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | мин. 20 мм |
| Минимальный радиус изгиба, при подвижной прокладке | мин. 30 мм |
| Количество циклов изгибания | 5000000 |
| Радиус изгиба | 52 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PE |
| Материал проводника | медный гибкий провод |
| Сопротивление кабеля | ? 57,5 Ом/км (для кабеля сечением 0,34 мм?) |
| ? 39 Ом/км (для кабеля сечением 0,5 мм?) | |
| Номинальное напряжение, проводник | 250 В (AC) |
| Испытательное напряжение, проводник | 2000 В (50 Гц, 5 минут) |
| Прочие характеристики | не содержит силикона |
| Негорючесть | DIN VDE 0472 T.804, вид испытаний B |
| Без галогенов | кабель из не содержащего галогенов материала |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам |
| устойчив к УФ-излучению | |
| устойчив к сварочным брызгам | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 105 °C (кабель, жестко прокладываемый) |
| -40 °C ... 105 °C (кабель, для подвижного монтажа) |
PUR без галогена, оранжевого цвета [180]
| Тип кабеля | PUR без галогена, оранжевого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 180 |
| Условное обозначение кабеля | Li9YLi9Y-11Y |
| UL AWM Style | 20549 |
| Сечение провода | 4x 0,34 мм? (Сигнальный провод) |
| 1x 0,5 мм? (Разъем PE) | |
| AWG, сигнальная линия | 22 |
| AWG, напряжение питания | 20 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Конструкция кабеля, напряжение питания | 28x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,02 мм (Сигнальный провод) |
| 1,46 мм ±0,02 мм (Разъем PE) | |
| Толщина стенки, изоляция | ? 0,21 мм (Сигнальный провод) |
| ? 0,21 мм (Разъем PE) | |
| около 0,65 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, желто-зеленый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Наружный диаметр кабеля D | 5 мм ±0,15 мм |
| Масса кабеля | 36 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 10 Г?*км (при 20 °C) |
| Сопротивление кабеля | ? 58 Ом/км (Сигнальный провод) |
| ? 39 Ом/км (Разъем PE) | |
| Номинальное напряжение, проводник | ? 300 В |
| Испытательное напряжение, проводник | ? 3000 В |
| Негорючесть | согласно UL стиль 20549 |
| Без галогенов | соответствует DIN VDE 0472, часть 815 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (Кабель) |
PUR POWER 0,75 мм? цвет черный [186]
| Тип кабеля | PUR POWER 0,75 мм? цвет черный |
|---|---|
| Тип кабеля (краткое обозначение) | 186 |
| Условное обозначение кабеля | LiY11Y |
| Сечение провода | 5x 0,75 мм? (Кабель подачи питания) |
| AWG, сигнальная линия | 18 |
| Конструкция кабеля, сигнальная линия | 42x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,7 мм ±0,05 мм |
| Толщина стенки, изоляция | ? 0,23 мм (Изоляция жилы) |
| ? 0,76 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Наружный диаметр кабеля D | 6,3 мм ±0,2 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 63 мм |
| Количество циклов изгибания | 2000000 |
| Радиус изгиба | 63 мм |
| Путь перемещения | 5 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 5 м/c? |
| Масса кабеля | 67 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 1 МОм*км (при 20 °C) |
| Сопротивление кабеля | макс. 26 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ? 300 В |
| Испытательное напряжение, проводник | ? 3000 В |
| Негорючесть | согласно UL стиль 20549 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
PUR без галогена, серого цвета [280]
| Тип кабеля | PUR без галогена, серого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 280 |
| Сечение провода | 0,34 мм? |
| AWG, сигнальная линия | 22 |
| AWG, напряжение питания | 20 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Конструкция кабеля, напряжение питания | 28x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,55 мм (Сигнальный провод) |
| 1,65 мм (Защитный провод) | |
| Толщина стенки, изоляция | 0,39 мм (Сигнальный провод) |
| 0,37 мм (Защитный провод) | |
| 0,65 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, желто-зеленый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Наружный диаметр кабеля | 5,20 мм |
| Внешняя оболочка, материал | PUR |
| Наполнитель | Филаментная стеклонить |
| Материал, изоляция проводника | TPE |
| Материал проводника | медный гибкий провод |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
ПВХ серого цвета [500]
| Тип кабеля | ПВХ серого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 500 |
| Условное обозначение кабеля | LiYY |
| Сечение провода | 0,34 мм? |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,45 мм ±0,02 мм |
| Толщина стенки, изоляция | ? 0,23 мм (Изоляция жилы) |
| ? 0,76 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, желто-зеленый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Наружный диаметр кабеля D | 5,9 мм ±0,15 мм |
| Масса кабеля | 51 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Наполнитель | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 1 Г?*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ? 300 В (AC) |
| Испытательное напряжение, проводник | ? 3000 В (AC) |
| Негорючесть | согласно UL стиль 2464 |
| согласно UL 758/1581 FT1 | |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
ПВХ черного цвета [515]
| Тип кабеля | ПВХ, черный цвет, 5-ый проводник серого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 515 |
| Условное обозначение кабеля | LiYY |
| Сечение провода | 5x 0,34 мм? (Сигнальный провод) |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,45 мм ±0,02 мм |
| Толщина стенки, изоляция | ? 0,23 мм (Изоляция жилы) |
| ? 0,76 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Шаг общей скрутки | 55 мм |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 5,9 мм ±0,15 мм |
| Масса кабеля | 51 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Наполнитель | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 1 Г?*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ? 300 В |
| Испытательное напряжение, проводник | ? 3000 В |
| Негорючесть | согласно UL стиль 2464 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
ПВХ серого цвета [520]
| Тип кабеля | ПВХ серого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 520 |
| Условное обозначение кабеля | LiYY |
| Сечение провода | 0,34 мм? |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,45 мм ±0,02 мм |
| Толщина стенки, изоляция | ? 0,23 мм (Изоляция жилы) |
| ? 0,76 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Шаг общей скрутки | 55 мм |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Наружный диаметр кабеля D | 5,9 мм ±0,15 мм |
| Масса кабеля | 54 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Наполнитель | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 1 Г?*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ? 300 В |
| Испытательное напряжение, проводник | ? 3000 В |
| Негорючесть | согласно UL стиль 2464 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
ПВХ желтого цвета [540]
| Тип кабеля | ПВХ желтого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 540 |
| Условное обозначение кабеля | LiFYY |
| Сечение провода | 0,34 мм? |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 43x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,45 мм ±0,02 мм |
| Толщина стенки, изоляция | около 0,23 мм (Изоляция жилы) |
| около 0,76 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, желто-зеленый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Шаг общей скрутки | 70 мм |
| Внешняя оболочка, цвет | желтый RAL 1021 |
| Наружный диаметр кабеля D | 5,9 мм ±0,15 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 29,5 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 59 мм |
| Внешняя оболочка, материал | ПВХ |
| Наполнитель | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 1 МОм*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ? 300 В (AC) |
| Испытательное напряжение, проводник | 3000 В |
| Негорючесть | согласно UL стиль 2464 |
| согласно UL 758/1581 FT1 | |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
ПВХ, цвет желтый, 105 °C [542]
| Тип кабеля | ПВХ, цвет желтый, 105 °C |
|---|---|
| Тип кабеля (краткое обозначение) | 542 |
| Сечение провода | 0,34 мм? |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,55 мм ±0,05 мм |
| Толщина стенки, изоляция | ? 0,38 мм (Изоляция жилы) |
| ? 0,76 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | желтый RAL 1021 |
| Наружный диаметр кабеля D | 5,9 мм ±0,2 мм |
| Масса кабеля | 50 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 100 МОм*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ? 300 В |
| Испытательное напряжение, проводник | ? 3000 В |
| Негорючесть | согласно UL стиль 2517 |
полиуретан, сверхгибкий, серый [800]
| Указание | По причине большой прочности внешняя оболочка этого кабеля снимается только с интервалом 5 см. |
|---|---|
| Тип кабеля | полиуретан, сверхгибкий, серый |
| Тип кабеля (краткое обозначение) | 800 |
| Условное обозначение кабеля | Li12YYTPE-HF |
| Сечение провода | 5x 0,34 мм? (Сигнальный провод) |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,3 мм ±0,05 мм (Сигнальный провод) |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Наружный диаметр кабеля D | 5,1 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 5 x D |
| Количество циклов изгибания | 15000000 |
| Радиус изгиба | 50 мм |
| Путь перемещения | 0,9 м |
| Скорость поперечного перемещения | 5 м/c |
| Ускорение | 30 м/c? |
| Нагрузка на скручивание | ± 360 °/м |
| Внешняя оболочка, материал | PUR |
| Наполнитель | PE |
| Материал, изоляция проводника | PES |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 20 МОм*км |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 2000 В |
| Прочие характеристики | Оболочка стойкая к брызгам расплавленного металла, перерабатываемая, матовая, с низкой адгезией, стойкая к истиранию, из трудновоспламеняющегося и самозатухающего материала |
| не содержит силикона и кадмия | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| Негорючесть | DIN VDE 0472 T.804, вид испытаний B |
| МЭК 60332-1 | |
| по FT1 согласно UL 758 | |
| Без галогенов | кабель из не содержащего галогенов материала |
| Маслостойкость | очень хорошая маслостойкость (согласно DIN VDE 0250 T.407) |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| -30 °C ... 90 °C (кабель, для подвижного монтажа) | |
| до 120 °C (для 3000 ч) |
PUR без галогена, черного цвета [полиуретан]
| Тип кабеля | PUR без галогена, черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| UL AWM Style | 20549 |
| Сечение провода | 5x 0,34 мм? (Сигнальный провод) |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,02 мм (Сигнальный провод) |
| Толщина стенки, изоляция | около 0,7 мм |
| Цвета жил | черный, коричневый, синий, белый, желто-зеленый |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Наружный диаметр кабеля D | 5 мм ±0,15 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 25 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 50 мм |
| Количество циклов изгибания | 4000000 |
| Радиус изгиба | 50 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c? |
| Масса кабеля | 35 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 16 Г?*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 3000 В |
| Прочие характеристики | для тяговых цепей |
| не содержит силикона | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| гибкий | |
| Негорючесть | согласно UL стиль 20549 |
| Без галогенов | соответствует DIN VDE 0472, часть 815 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| устойчивость к гидролизу и микроорганизмам | |
| стойкость к морской воде | |
| условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
ПВХ черного цвета [ПВХ]
| Тип кабеля | ПВХ черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | ПВХ |
| Условное обозначение кабеля | LiYY |
| UL AWM Style | 2464 / 1729 (80 °C / 300 В) |
| Сечение провода | 5x 0,34 мм? (Сигнальный провод) |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,45 мм ±0,02 мм |
| Толщина стенки, изоляция | ? 0,23 мм (Изоляция жилы) |
| Цвета жил | черный, коричневый, синий, белый, желто-зеленый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внешней оболочки | ? 0,76 мм |
| Наружный диаметр кабеля D | 5,9 мм ±0,15 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Масса кабеля | 51 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ? 200 МОм*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ? 300 В |
| Испытательное напряжение, проводник | ? 3000 В |
| Негорючесть | согласно UL стиль 2464 |
| согласно UL 758/1581 FT1 | |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 90 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
Почему заказывают у Евротехойл
Доставка до двери
Работаем с множеством транспортных компаний.
Тех. сопровождение
Полный подбор оборудования под Ваш проект
Готовые решения
Для множества отраслей (желательно переписать)
Высокая скорость
Обработка заявок и решений за один день
Вы недавно смотрели:
Похожие товары:
Арт: 120617
Разъем для подсоединения кабеля шины - IBS RL 24 ADAP-T/M23 BK - 2734222
Производитель:
Phoenix Contact
Цена: по запросу
Арт: 88458
Кабель для датчика / исполнительного элемента - SAC-5P-M12MS-M12FR/.../... - 1697153
Производитель:
Phoenix Contact
Цена: по запросу
Арт: 88414
Кабель для датчика / исполнительного элемента - SAC-3P-M12FS-2L/.../... - 1696701
Производитель:
Phoenix Contact
Цена: по запросу
Арт: 86795
Кабель для датчика / исполнительного элемента - SAC-5P-M12MS/ 3,0-PUR P - 1442405
Производитель:
Phoenix Contact
Цена: по запросу
Арт: 88326
Кабель для датчика / исполнительного элемента - SAC-5P- 1,5-PUR/M12FS SH - 1682935
Производитель:
Phoenix Contact
Цена: по запросу
Арт: 87759
Системный кабель шины - SAC-4P-20,0-950/M 8FS - 1543333
Производитель:
Phoenix Contact
Цена: по запросу
Арт: 87018
Кабель для датчика / исполнительного элемента - SAC-4P-M12MR/ 3,0-800 - 1457131
Производитель:
Phoenix Contact
Цена: по запросу
