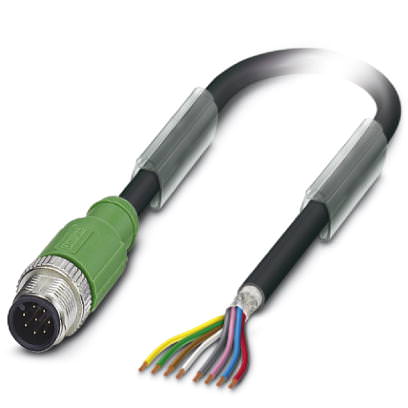

Принадлежность для систем ввода/вывода Кабель для датчика / исполнительного элемента - SAC-8P-M12MS SH/.../... - 1522804 (87400)

Поставляем Принадлежность для систем ввода/вывода Кабель для датчика / исполнительного элемента - SAC-8P-M12MS SH/.../... - 1522804 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

87400

Производитель

Phoenix Contact

Категория

Список изделий: принадлежности для систем ввода/вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Кабель для датчика / исполнительного элемента - SAC-8P-M12MS SH/.../... - 1522804

Размеры

Длина кабеля	На выбор (0,2 ... 40,0 м)
Длина снятия изоляции с конца кабеля без разъема	50 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 90 °C (вилка / розетка)
Класс защиты	IP65
	IP67

Общие сведения

Расчетный ток при 40 ?	2 А
Расчетное напряжение	30 В
Полюсов	8
Проходное сопротивление	? 5 м?
Сопротивление изоляции	? 100 M?
Кодирование	A - стандарт
Стандарты / нормативные документы	Разъем M12 IEC 61076-2-101
Индикатор состояния	Нет
Защитная цепь / модуль	без схемы подключения
Категория перенапряжения	II
Степень загрязнения	3
Циклы установки	? 100
Момент затяжки	0,4 Нм (Разъем М12)

Материал

Класс воспламеняемости согласно UL 94	HB
Материал, контакт	CuZn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	TPU GF
Материал корпуса ручки	TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием

Параметры проводников

Указание	Данное изделие является кабелем для датчика/исп. устр-ва, тип кабеля выбирается по желанию. Технические характеристики кабелей всех типов приведены в следующей таблице.

PUR, экранированный, не содержащий галогенов, цвет черный [полиуретан]

Тип кабеля	PUR, экранированный, не содержащий галогенов, цвет черный
Тип кабеля (краткое обозначение)	полиуретан
Условное обозначение кабеля	LiF9YC11Y
UL AWM Style	20549
Сечение провода	8x 0,25 мм? (Сигнальный провод)
AWG, сигнальная линия	24
Конструкция кабеля, сигнальная линия	32x 0,10 мм
Диаметр проводника вкл. изоляцию	1,17 мм ±0,02 мм
Цвета жил	белый, коричневый, зеленый, желтый, серый, розовый, синий, красный
Общая скрутка	8 проводов с наполнителем для сердечника
Экранировка	Оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	85 %
Внешняя оболочка, цвет	черный RAL 9005
Наружный диаметр кабеля D	5,9 мм ±0,2 мм
Минимальный радиус изгиба, при жесткой прокладке	47,2 мм
Минимальный радиус изгиба, при подвижной прокладке	59 мм (до +60 °C)
Количество циклов изгибания	4000000
Радиус изгиба	59 мм
Путь перемещения	10 м
Скорость поперечного перемещения	3 м/c
Ускорение	10 м/c?
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	PP
Материал проводника	медный гибкий провод
Сопротивление изоляции	70 Г?*км (при 20 °C)
Сопротивление кабеля	макс. 79 Ом/км (при 20 °C)
Номинальное напряжение, проводник	300 В (при 20 °C)
Испытательное напряжение, фаза / фаза	3000 В (при 20 °C)
Прочие характеристики	для тяговых цепей
Негорючесть	согласно UL FT-2
Стойкость, прочие данные	устойчивость к гидролизу и микроорганизмам
	условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-25 °C ... 80 °C (кабель, для подвижного монтажа)

PUR без галогена, серого цвета [280]

Тип кабеля	PUR без галогена, серого цвета
Тип кабеля (краткое обозначение)	280
Условное обозначение кабеля	LiY-FC11Y
Сечение провода	0,25 мм?
AWG, сигнальная линия	24
Конструкция кабеля, сигнальная линия	32x 0,10 мм
Диаметр проводника вкл. изоляцию	1,15 мм ±0,05 мм
Толщина стенки, изоляция	около 0,2 мм (Изоляция жилы)
	около 0,6 мм (Внешняя оболочка)
Цвета жил	белый, коричневый, зеленый, желтый, серый, розовый, синий, красный
Общая скрутка	5 проводов с наполнителем для сердечника
Экранировка	Оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	85 %
Внешняя оболочка, цвет	серый RAL 7001
Наружный диаметр кабеля	5,90 мм
Масса кабеля	59 кг/км
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	ПВХ
Материал проводника	медный гибкий провод
Сопротивление кабеля	макс. 79,9 ?/м
Номинальное напряжение, проводник	300 В
Испытательное напряжение, проводник	1200 В
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C (кабель, жестко прокладываемый)
	-5 °C ... 80 °C (кабель, для подвижного монтажа)
