Принадлежность для систем ввода/вывода Системный кабель шины - SAC-2P-MSB/ 5,0-910/FSB SCO - 1518148 (87199)

Поставляем Принадлежность для систем ввода/вывода Системный кабель шины - SAC-2P-MSB/ 5,0-910/FSB SCO - 1518148 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

87199

Производитель

Phoenix Contact

Категория

Список изделий: принадлежности для систем ввода/вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системный кабель шины - SAC-2P-MSB/ 5,0-910/FSB SCO - 1518148

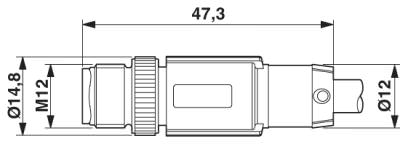

Размеры

Длина кабеля	5 м

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 90 °C (вилка / розетка)
Класс защиты	IP65
	IP67

Общие сведения

Расчетный ток при 40 ?	4 А
Расчетное напряжение	250 В
Полюсов	2
Проходное сопротивление	? 5 м?
Сопротивление изоляции	? 100 M?
Кодирование	B - инверс.
Тип сигнала/категория	PROFIBUS, 12 Мбит/с
Индикатор состояния	Нет
Категория перенапряжения	II
Степень загрязнения	3
Момент затяжки	0,4 Нм (Разъем М12)

Материал

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	CuSn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	PA 66
Материал корпуса ручки	TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения	NBR

Разводка подсоединений

Полюс = цвет жилы (сигнал) = полюс (опция)	2 (Штекер) = GN (A-провод) = 2 (Гнездо)
	4 (Штекер) = RD (B-провод) = 4 (Гнездо)

Кабель

Тип кабеля	PROFIBUS
Тип кабеля (краткое обозначение)	910
UL AWM Style	21198 (80 °C / 300 В)
Сечение провода	2x 0,25 мм? (Сигнальный провод)
AWG, сигнальная линия	24
Конструкция кабеля, сигнальная линия	19x 0,13 мм
Диаметр проводника вкл. изоляцию	2,55 мм ±0,07 мм
Цвета жил	красный, зеленый
Общая скрутка	2 провода с 2 наполнителями для сердечника
Экранировка	Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	85 %
Внешняя оболочка, цвет	фиолетовый RAL 4001
Наружный диаметр кабеля D	7,8 мм ±0,2 мм
Количество циклов изгибания	4000000
Радиус изгиба	65 мм
Путь перемещения	4,5 м
Скорость поперечного перемещения	3 м/c
Ускорение	3 м/c?
Макс. количество циклов изгибания	5000000
Радиус изгиба	80 мм
Путь перемещения	4,5 м
Скорость поперечного перемещения	3 м/c
Ускорение	3 м/c?
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	вспененный полиэтилен
Материал проводника	гибкий провод из оцинкованной меди
Сопротивление изоляции	? 5 Г?*км
Сопротивление кабеля	157,2 Ом/км
Производственная мощность	30 нФ
Волновое сопротивление	ном. 150 ? ±10 % (3 МГц ... 20 МГц)
Экранирующая способность	? 4,9 дБ (при 16 МГц)
Номинальное напряжение, проводник	30 В
Испытательное напряжение, фаза / фаза	1500 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран	1500 В (50 Гц, 1 мин)
Негорючесть	UL 1581, разд. 1060 (FT-1)
	МЭК 60332-1
Стойкость, прочие данные	низкая адгезия
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-30 °C ... 70 °C (кабель, для подвижного монтажа)
