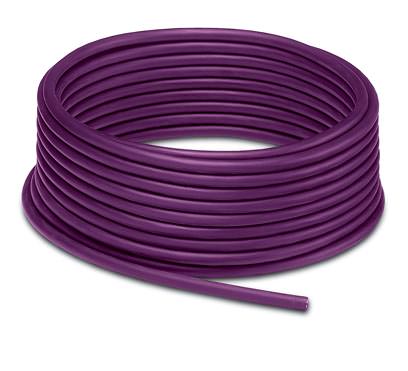

Принадлежность для систем ввода/вывода Системный кабель шины - SAC-5P-920/... - 1511504 (88938)

Поставляем Принадлежность для систем ввода/вывода Системный кабель шины - SAC-5P-920/... - 1511504 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

88938

Производитель

Phoenix Contact

Категория

Список изделий: принадлежности для систем ввода/вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системный кабель шины - SAC-5P-920/... - 1511504

Размеры

Длина кабеля	На выбор (0,2 ... 40,0 м)

Общие сведения

Полюсов	5
Тип сигнала/категория	Шина CAN/DeviceNet

Кабель

Тип кабеля	Шина CAN/DeviceNet
Тип кабеля (краткое обозначение)	920
UL AWM Style	21198 (80 °C / 300 В)
Сечение провода	2x 0,25 мм? (Сигнальный провод)
	2x 0,34 мм? (Напряжение питания)
	1x 0,34 мм? (Дополнительный гибкий провод)
AWG, сигнальная линия	24
AWG, напряжение питания	22
Конструкция кабеля, сигнальная линия	19x 0,13 мм
Конструкция кабеля, напряжение питания	19x 0,15 мм
Диаметр проводника вкл. изоляцию	1,95 мм ±0,05 мм (Сигнальный провод)
	1,4 мм ±0,05 мм (Напряжение питания)
Цвета жил	красно-черный, сине-белый
Скрутка пары	2 проводника для пары
Тип экрана пары	Полиэфирная пленка, оклеенная алюминием
Общая скрутка	2 пары вокруг дополнительного гибкого провода в центре сердечника
Экранировка	Оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	80 %
Внешняя оболочка, цвет	фиолетовый RAL 4001
Наружный диаметр кабеля D	6,7 мм ±0,3 мм
Количество циклов изгибания	5000000
Радиус изгиба	70 мм
Путь перемещения	4,5 м
Скорость поперечного перемещения	3 м/c
Ускорение	3 м/c?
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	вспененный полиэтилен (Сигнальный провод)
	PE (Напряжение питания)
Материал проводника	гибкий провод из оцинкованной меди
Сопротивление изоляции	? 5 Г?*км (Сигнальный провод)
	? 5 Г?*км (Напряжение питания)
Сопротивление шлейфа	? 181,8 ? (Сигнальный провод)
	? 114,8 ? (Напряжение питания)
Производственная мощность	ном. 40 нФ (Сигнальный провод)
Волновое сопротивление	120 ? ±12 Ом (f = 1МГц)
Экранирующая способность	? 0,229 дБ/км (при 1 МГц)
	? 0,164 дБ (при 500 кГц)
	? 0,095 дБ (при 125 кГц)
Номинальное напряжение, проводник	? 300 В (Пиковое значение, не для применения под сильной токовой нагрузкой)
Испытательное напряжение, фаза / фаза	2000 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран	2000 В (50 Гц, 1 мин)
Негорючесть	UL 1581, разд. 1060 (FT-1)
	МЭК 60332-1
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-20 °C ... 70 °C (кабель, для подвижного монтажа)
