Принадлежность для систем ввода/вывода Системный кабель шины - SAC-5P-MS/ 2,0-923/FR CAN SCO - 1419068 (86295)

Поставляем Принадлежность для систем ввода/вывода Системный кабель шины - SAC-5P-MS/ 2,0-923/FR CAN SCO - 1419068 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

86295

Производитель

Phoenix Contact

Категория

Список изделий: принадлежности для систем ввода/вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Фильтр FILTER ELEMENT (100 MESH), DF1050-080, part number 10-10- 100793-5 (FEX-801/5 А/В)

Смотреть ещё

Описание

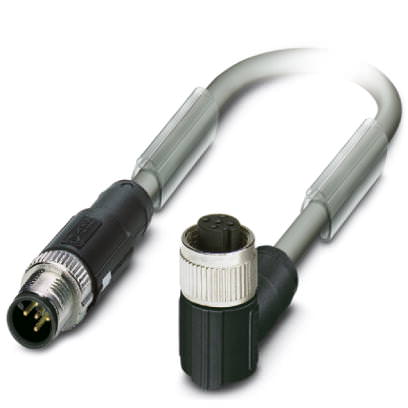

Описание Системный кабель шины - SAC-5P-MS/ 2,0-923/FR CAN SCO - 1419068

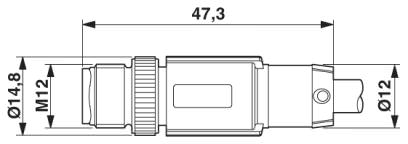

Размеры

Длина кабеля	2 м

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 90 °C (вилка / розетка)
Класс защиты	IP65
	IP67

Общие сведения

Расчетный ток при 40 ?	4 А
Расчетное напряжение	60 В
Полюсов	5
Кодирование	A - стандарт
Тип сигнала/категория	CANopen^®
	DeviceNet™
Индикатор состояния	Нет
Категория перенапряжения	II
Степень загрязнения	3
Момент затяжки	0,4 Нм (Разъем М12)

Материал

Класс воспламеняемости согласно UL 94	HB
Материал, контакт	CuSn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	TPU GF
Материал корпуса ручки	TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения	NBR

Разводка подсоединений

Полюс = цвет жилы (сигнал) = полюс (опция)	1 (Штекер) = SR (Экран) = 1 (Гнездо)
	2 (Штекер) = RD (V+) = 2 (Гнездо)
	3 (Штекер) = BK (V-) = 3 (Гнездо)
	4 (Штекер) = WH (CAN_H) = 4 (Гнездо)
	5 (Штекер) = BU (CAN_L) = 5 (Гнездо)

Кабель

Тип кабеля	CAN-шина/ответвит. кабель DeviceNet
Тип кабеля (краткое обозначение)	923
UL AWM Style	21198 (80 °C / 300 В)
Конструкция кабеля	2xAWG24/19+2xAWG22/19
Сечение провода	2x 0,25 мм? (Сигнальный провод)
	2x 0,34 мм? (Напряжение питания)
	1x 0,34 мм? (Дополнительный гибкий провод)
AWG, сигнальная линия	24
AWG, напряжение питания	22
Конструкция кабеля, сигнальная линия	19x 0,13 мм
Конструкция кабеля, напряжение питания	19x 0,15 мм
Диаметр проводника вкл. изоляцию	1,95 мм ±0,05 мм (Сигнальный провод)
	1,4 мм ±0,05 мм (Напряжение питания)
Цвета жил	красно-черный, сине-белый
Скрутка пары	2 проводника для пары
Тип экрана пары	Алюминиевая фольга с пластмассовым покрытием, алюминиевая сторона снаружи
Общая скрутка	2 пары вокруг дополнительного гибкого провода в центре сердечника
Экранировка	Оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	80 %
Внешняя оболочка, цвет	серебристо-серый RAL 7001
Наружный диаметр кабеля D	6,7 мм ±0,3 мм
Минимальный радиус изгиба, гибкая прокладка	10 x D
Количество циклов изгибания	2000000
Минимальный радиус изгиба, использование в буксирных цепях	10 x D
Путь перемещения	4,5 м
Скорость поперечного перемещения	3 м/c
Ускорение	3 м/c?
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	вспененный полиэтилен (Пара для передачи данных)
	PE (Напряжение питания)
Материал проводника	гибкий провод из оцинкованной меди
Сопротивление изоляции	? 5 Г?*км (Сигнальный провод)
	? 5 Г?*км (Напряжение питания)
Производственная мощность	ном. 40 нФ (на километр)
Волновое сопротивление	120 ? ±12 Ом (f = 1МГц)
Экранирующая способность	? 0,95 дБ (f = 125 кГц)
	? 1,64 дБ (f = 500 кГц)
	? 2,29 дБ (f = 1МГц)
Сопротивление устройства сопряжения	? 181,80 Ом/км (Пара для передачи данных)
	? 114,80 Ом/км (Напряжение питания)
Номинальное напряжение, проводник	? 300 В (Пиковое значение, не для применения под сильной токовой нагрузкой)
Испытательное напряжение, фаза / фаза	2000 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран	2000 В (50 Гц, 1 мин)
Негорючесть	UL 1581, разд. 1060 (FT-1)
	МЭК 60332-1
Без галогенов	да
Стойкость, прочие данные	низкая адгезия
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-20 °C ... 75 °C (кабель, для подвижного монтажа)
