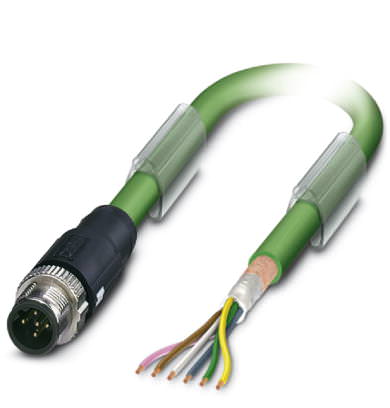

Принадлежность для систем ввода/вывода Системный кабель шины - SAC-5P-MSB SCO/900/... - 1537996 (87674)

Поставляем Принадлежность для систем ввода/вывода Системный кабель шины - SAC-5P-MSB SCO/900/... - 1537996 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

87674

Производитель

Phoenix Contact

Категория

Список изделий: принадлежности для систем ввода/вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системный кабель шины - SAC-5P-MSB SCO/900/... - 1537996

Размеры

Длина кабеля	На выбор (0,2 ... 40,0 м)
Длина снятия изоляции с конца кабеля без разъема	50 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 90 °C (вилка / розетка)
Класс защиты	IP65
	IP67

Общие сведения

Расчетный ток при 40 ?	4 А
Расчетное напряжение	60 В
Полюсов	5
Проходное сопротивление	? 5 м?
Сопротивление изоляции	? 100 M?
Кодирование	B - инверс.
Тип сигнала/категория	INTERBUS, 500 Кбит/с
Индикатор состояния	Нет
Категория перенапряжения	II
Степень загрязнения	3
Момент затяжки	0,4 Нм (Разъем М12)

Материал

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	CuSn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	PA 66
Материал корпуса ручки	TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием

Разводка подсоединений

Полюс = цвет жилы (сигнал) = полюс (опция)	1 (Штекер) = YE (DO)
	2 (Штекер) = GN (DO)
	3 (Штекер) = GY (DI)
	4 (Штекер) = PK (DI)
	5 (Штекер) = BN (GND (земля))

Кабель

Тип кабеля	INTERBUS
Тип кабеля (краткое обозначение)	900
Сечение провода	0,22 мм?
AWG, сигнальная линия	24
Конструкция кабеля, сигнальная линия	32x 0,10 мм
Цвета жил	желто-зеленый, бело-коричневый, серо-розовый
Скрутка пары	2 проводника для пары
Общая скрутка	3 пары для сердечника
Экранировка	Оплетка из медной проволоки
Внешняя оболочка, цвет	зеленый RAL 6017
Наружный диаметр кабеля	8,00 мм
Минимальный радиус изгиба, при жесткой прокладке	60 мм
Минимальный радиус изгиба, при подвижной прокладке	120 мм
Количество циклов изгибания	5000000
Радиус изгиба	120 мм
Путь перемещения	10 м
Скорость поперечного перемещения	1,6 м/c
Ускорение	3,2 м/c?
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	PE
Материал проводника	медный гибкий провод
Сопротивление изоляции	> 5 Г?*км
Сопротивление кабеля	? 159,8 м?/м
Производственная мощность	60 нФ (при 800 Гц)
Скорость передачи сигнала	0,66 санти-
Номинальное напряжение, проводник	250 В
Испытательное напряжение, фаза / фаза	1500 В
Испытательное напряжение, фаза / экран	1000 В
Негорючесть	МЭК 60332-1
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-30 °C ... 70 °C (кабель, для подвижного монтажа)
