Принадлежность для систем ввода/вывода Системный кабель шины - VS-937/... - 1402611 (86094)

Поставляем Принадлежность для систем ввода/вывода Системный кабель шины - VS-937/... - 1402611 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

86094

Производитель

Phoenix Contact

Категория

Список изделий: принадлежности для систем ввода/вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

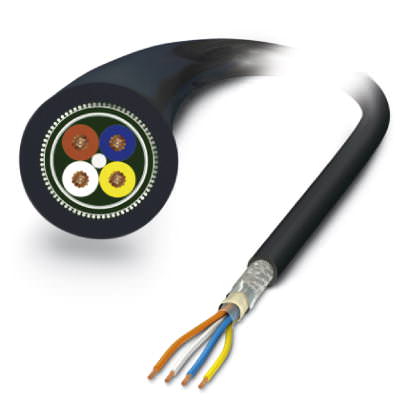

Описание Системный кабель шины - VS-937/... - 1402611

Механические характеристики

Полюсов	4
Экранирован.	есть
Диаметр кабеля	6,60 мм
Конструкция кабеля	1x4xAWG22/7; SF/TQ

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 90 °C (кабель, жестко прокладываемый)
	-25 °C ... 90 °C (кабель, для подвижного монтажа)

Данные о материале

Внешняя оболочка, материал	RADOX^® GKW S
Внешняя оболочка, цвет	черный RAL 9005

Электрические характеристики

Характеристики передачи (категория)	CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001)

Параметры проводников

Тип кабеля	PROFINET для железнодорожного транспорта
Конструкция кабеля	1x4xAWG22/7; SF/TQ
Сечение провода	4x 0,34 мм?
AWG, сигнальная линия	22
Конструкция кабеля, сигнальная линия	7x 0,25 мм
Диаметр проводника вкл. изоляцию	около 1,5 мм
Наружный диаметр кабеля	6,6 мм ±0,4 мм
Цвета жил	бело-голубой, оранжево-желтый
Внешняя оболочка, цвет	черный RAL 9005
Среда передачи	Медь
Сопротивление кабеля	? 54,4 Ом/км
Производственная мощность	? 65 пФ (Линия-линия)
	? 100 пФ (Проводник - экран)
Волновое сопротивление	100 ? ±5 ? (f = 100 МГц)
Скорость передачи сигнала	75 санти-
Экранирующая способность	40 дБ (30 МГц ? f ? 100 МГц)
Сопротивление устройства сопряжения	200,00 м?/м (f ? 30 МГц)
Номинальное напряжение, проводник	300 В AC
Испытательное напряжение, проводник	2000 В AC (50 Гц, 5 минут)
Общая скрутка	Четверка звездообразной скрутки
Экранировка	Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки
Внешняя оболочка, материал	RADOX^® GKW S
Материал, изоляция проводника	RADOX^® foam-skin
Материал проводника	медный гибкий провод с покрытием серебром
Масса кабеля	70 кг/км
Минимальный радиус изгиба, жесткая прокладка	6 x D
Прочие характеристики	Противопожарная защита для рельсовых трансп. средств GM / RT21120
	Противопожарная защита для рельсовых трансп. средств согл. BS 6853 Кабель в транспортном средстве, кат. Ib, II / кабель за пределами транспортного средства, кат. Ia, Ib, II
	Противопожарная защ. для рельс. транспортн. средств согл. DIN 5510-2 Ступени противопожарной защиты 1, 2, 3, 4
	Противопожарная защита для рельсовых трансп. средств NF F16-101 Категория: внутр. A1, A2, B / внешн. A1, A2, B
	Противопожарная защита для рельсовых трансп. средств NF F16-101 Класс C / F0
	Противопожарная защита для рельсовых трансп. средств EN 45545 Уровень опасности HL1 - HL3
Негорючесть	согласно EN 60332-1-2
	согласно EN 50266-2-5
Маслостойкость	согласно EN 50306-3 разд. 4.8
Стойкость, прочие данные	стойкость к горючим веществам EN 50306-3, пар. 4.9 / 1,5 кВ / 1 мин.
	Стойкость к воздействию кислот и щелочей EN 50306-3, пар. 4.10 / 1,5 кВ / 1 мин.
Температура окружающей среды (при эксплуатации)	-50 °C ... 90 °C (кабель, жестко прокладываемый)
	-40 °C ... 90 °C (кабель, для подвижного монтажа)
