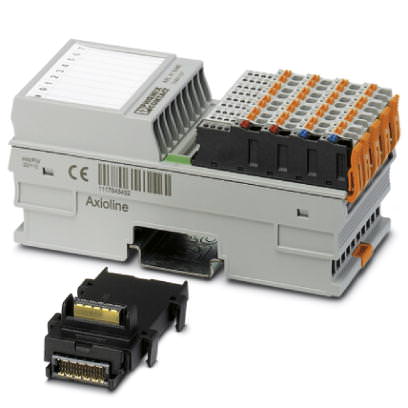

Компонент для систем ввода-вывода Модуль ввода-вывода - AXL F AI8 1F - 2688064 (120255)

Поставляем Компонент для систем ввода-вывода Модуль ввода-вывода - AXL F AI8 1F - 2688064 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120255

Производитель

Phoenix Contact

Категория

Список компонентов для систем ввода-вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 32А катушка управления 24В DС 1НО+1НЗ LC1D LC1D32BD Schneider Electric

Смотреть ещё

Описание

Описание Модуль ввода-вывода - AXL F AI8 1F - 2688064

Размеры

Ширина	53,6 мм
Высота	126,1 мм
Глубина	54 мм
Указание по размерам	Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Параметры подключения

Наименование	Axioline F штекер
Тип подключения	Технология Push in
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм

Общие сведения

Масса	204 г
Указания по значениям массы	со штекерами и цокольным модулем
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 минута
	Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/IEC 61000-4-2 Критерий В; разряд между контактами 6 кВ; воздушный разряд 8 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м
	Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий B; кабели питания (пост. тока): ±0,5 кВ/±0,5 кВ (симметрично/ассиметрично); ±1 кВ на экранированные кабели ввода-вывода
	Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
	Испытание на излучение помех согл. EN 61000-6-3 Чувствительность к радиопомехам согл. EN 55022 Класс B
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г, продолжительность 11 мс, ударный импульс полусинусоида
	Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г

Интерфейсы

Наименование	Локальная шина Axioline F
Тип подключения	Цокольный модуль
Скорость передачи данных	100 MBit/s

Потенциалы Axioline

Напряжение питания U_Bus	5 В DC (посредством цокольного модуля)
Потребляемый ток от U_Bus	Тип. 105 мА
	макс. 130 мА
Питание аналоговых модулей U_A	24 В DC
Потребляемый ток при U_A	Тип. 35 мА
	макс. 45 мА

Аналоговые входы

Количество входов	макс. 8 (Дифференциальные входы, напряжение или ток (выбираются))
Тип подключения	Технология Push in
Способ подключения	2 провода (экранированных, парная скрутка)
Наименование, вход	Аналоговые входы
Время цифроаналогового преобразования	2 мкс
Разрешение АЦП	16 бит
Предельная частота (3 дБ)	30 Гц
	12 кГц (в быстром режиме)
Наименование защиты	Защита входов от токов при переходном процессе
Защитная цепь / модуль	стабилитроны
Форматы данных	IB IL, совместим с S7
Представление измеренного значения	16 бит (15 бит + знаковый разряд)
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
	-20 мА ... 20 мА
Входной сигнал напряжения	0 В ... 5 В
	-5 В ... 5 В
	0 В ... 10 В
	-10 В ... 10 В
Точность	0,1 % (от предельного значения измерительного диапазона при активном усреднении и фильтре 30 Гц)
Фильтрация	RFI-фильтрация / пассивный TP 1. Порядок
Входной фильтр	30 Гц, 12 кГц и усреднение (настраиваемое)
Количество входов	8 (Дифференциальные входы, ток)
Наименование защиты	Защита от перегрузки
Защитная цепь / модуль	нет; макс. ±5,2 В пост.тока, I_макс. = 50 мА
Поведение при обрыве провода	стремится к 0 мА; распознавание обрыва провода при 4 мА ... 20 мА
Количество входов	8 (Дифференциальные входы, напряжение)
Наименование защиты	Защита от перегрузки
Защитная цепь / модуль	макс. ±30 В пост. тока
Поведение при обрыве провода	стремится к 0 В
