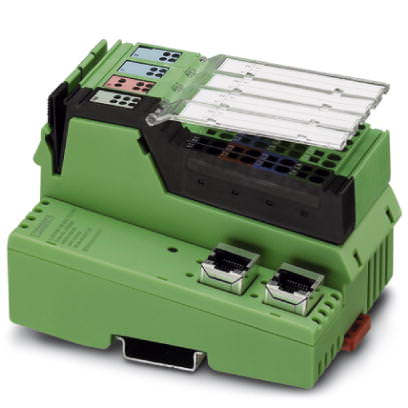

Компонент для систем ввода-вывода Устройство сопряжения с шиной - IL PN BK DI8 DO4 2TX/NC - 2692649 (108694)

Поставляем Компонент для систем ввода-вывода Устройство сопряжения с шиной - IL PN BK DI8 DO4 2TX/NC - 2692649 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108694

Производитель

Phoenix Contact

Категория

Список компонентов для систем ввода-вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - IL PN BK DI8 DO4 2TX/NC - 2692649

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	80 мм
Высота	119,8 мм
Глубина	71,5 мм
Указание по размерам	Размеры указаны с учетом штекера

Окружающие условия

Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Тип монтажа	Монтажная рейка

Интерфейсы

Система на базе полевой шины	PROFINET
Наименование	PROFINET
Тип подключения	Гнездовая часть разъема RJ45, функция autonegotiation
Скорость передачи данных	100 MBit/s
Среда передачи	Медный кабель
Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s / 2 MBit/s (автоматическое распознавание, без комбинированной системы)
Наименование	Питание
Тип подключения	8-контактная поточная вилка

Системные ограничения устройств сопряжения с шиной

Количество процессных данных	макс. 488 байт (макс. 244 байта IN - макс. 244 байта OUT)
Количество оконечных устройств, подключаемых к локальной шине	макс. 61 (входы и выходы на плате - два оконечных устройства)
Количество оконечных устройств с каналом параметров	макс. 16

Питание электронного модуля

Электропитание	24 В DC (С помощью штекера Inline)
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания	70 мА
Потребляемый ток	0,91 А (оконечные устройства локальной шины не подключены)
Рассеиваемая мощность	Тип. 3 Вт (Прибор, общ.)
Напряжение в логической схеме U_L	24 В DC -15 % / +20 % (согласно EN 61131-2)
Потребляемый ток	0,8 А
Потребляемая мощность	Тип. 1,7 Вт

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC ±5 %
Ток питания при U_L	макс. 0,8 A DC
Напряжение питания главной цепи U_M	24 В DC -15 % / +20 % (согласно EN 61131-2)
Диапазон напряжения питания U_M	19,2 В DC ... 30 В DC -15 % / +20 % (включая все отклонения и коэффициент пульсации)
Ток питания при U_M	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания на сегменте U_S	24 В DC
Диапазон напряжения питания U_S	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания при U_S	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания периферийных устройств U_ANA	24 В DC
Диапазон напряжения питания U_ANA	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания при U_ANA	макс. 0,5 A DC (соблюдайте кривые)

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Штекер Inline
Способ подключения	2-, 3-проводной кабель
Количество входов	8 (EN 61131-2 Тип 1)
Защитная схема	Защита от переполюсовки стабилитроны
Входное напряжение	24 В DC
Диапазон входных напряжений, сигнал '1'	15 В DC ... 30 В DC
Типичный входной ток одного канала	Тип. 3 мА
Временя задержки срабатывания при изменении сигнала с 0 на 1	5 мс
Временя задержки срабатывания при изменении сигнала с 1 на 0	5 мс

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Штекер Inline
Способ подключения	2-, 3-проводной кабель
Количество выходов	4
Защитная схема	Защита от короткого замыкания, защита от перегрузки Схема свободного хода
Выходное напряжение	24 В DC -1 В (при номинальном токе)
Номинальное напряжение на выходе	24 В DC
Максимальный выходной ток на 1 канал	500 мА
Максимальный выходной ток на 1 модуль / клемму	2 А
Максимальный выходной ток на 1 модуль	2 А
Номинальная индуктивная нагрузка	12 ВА
Номинальная нелинейная нагрузка	12 Вт
Номинальная активная нагрузка	12 Вт
