Электронный автоматический выключатель Электронный защитный выключатель - ECP-E 1A - 0900113 (121146)

Поставляем Электронный автоматический выключатель Электронный защитный выключатель - ECP-E 1A - 0900113 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

121146

Производитель

Phoenix Contact

Категория

Список электронных автоматических выключателей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

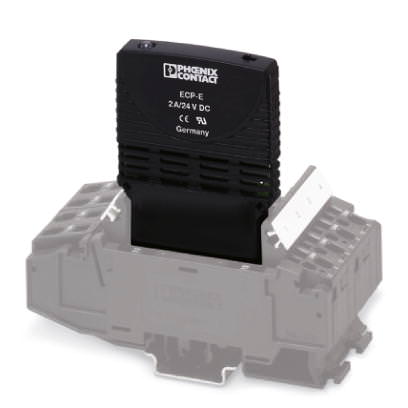

Описание Электронный защитный выключатель - ECP-E 1A - 0900113

Общие сведения

Указания по монтажу	При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности). Параллельное подсоединение большого количества защитных выключателей недопустимо.
Тип монтажа	На основной элемент
Цвет	черный
Полюсов	1
Категория перенапряжения	II
Изоляционный материал	PA66/6
Класс воспламеняемости согласно UL 94	V0

Электрические данные

Предохранитель	электрон.
Тип предохранителя	Автомат
Расчетное импульсное напряжение	0,5 кВ
Рабочее напряжение	24 В DC
	18 В DC ... 32 В DC
Номинальный ток I_N	1 А
Требуемые номиналы предохранителей	не требуется, встроенный элемент Fail-Safe
Электрическая прочность	макс. 32 В DC (Цепь нагрузки)
Степень загрязнения	2
Категория перенапряжения	II
Группа изоляционного материала	I
Коммутационная способность I_CN	активное ограничение тока
Диапазон тока покоя I0	Тип. 25 мА ±5 мА (во включенном состоянии)

Размеры

Высота	60 мм
Ширина	12,5 мм
Глубина	70 мм
Высота NS 35/7,5	144 мм
Высота NS 35/15	151,5 мм
Комбинированный модуль, высота	115 мм
Ширина комбинированного модуля	38 мм
Комбинированный модуль, глубина	112,5 мм

Окружающие условия

Класс защиты	IP30 (Область срабатывания)
Температура окружающей среды (при эксплуатации)	0 °C ... 50 °C (без выпадения конденсата)

Параметры подключения

Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	10 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	10 мм?
2 жестких провода одинакового сечения, мин.	0,5 мм?
2 жестких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, мин.	0,5 мм?
2 гибких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	2,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	6 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	10 мм
Резьба винтов	M4
