Автоматический выключатель с термомагнитным расцепителем Базовый элемент - CB 1/10-1/10 UT-BE - 2801305 (120851)

Поставляем Автоматический выключатель с термомагнитным расцепителем Базовый элемент - CB 1/10-1/10 UT-BE - 2801305 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120851

Производитель

Phoenix Contact

Категория

Список автоматических выключателей с термомагнитным расцепителем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

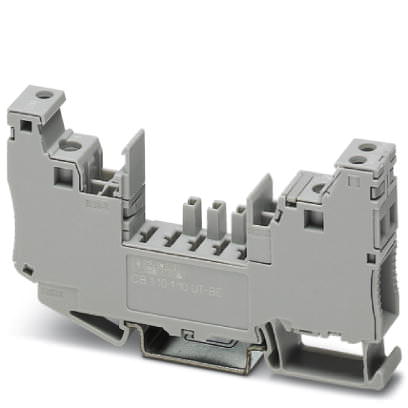

Описание Базовый элемент - CB 1/10-1/10 UT-BE - 2801305

Общие сведения

Класс воспламеняемости согласно UL 94	V0
Тип монтажа	Монтажная рейка: 35 мм
Цвет	cерый

Электрические данные

Номинальное напряжение U_N	277 В
Расчетное импульсное напряжение	2,5 кВ
Номинальное напряжение	277 В (AC)
	80 В (DC)
Номинальный ток I_n	16 А
Расчетное импульсное напряжение U_i	277 В AC
Циклы установки	100

Размеры

Высота	90,8 мм
Ширина	12,3 мм
Глубина	70 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-30 °C ... 60 °C
Класс защиты	IP30 (Область срабатывания)

Стандарты и предписания

Стандарты/нормативные документы	UL 1059

Параметры подключения

Наименование, подключение	Подключение 1
Тип подключения	Винтовые зажимы
Длина снятия изоляции	10 мм
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	6
Наименование, подключение	Подключение 2
Тип подключения	Винтовые зажимы
Длина снятия изоляции	10 мм
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	6
Наименование, подключение	Подключение 12 / 11 / 14
Тип подключения	Винтовые зажимы
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
