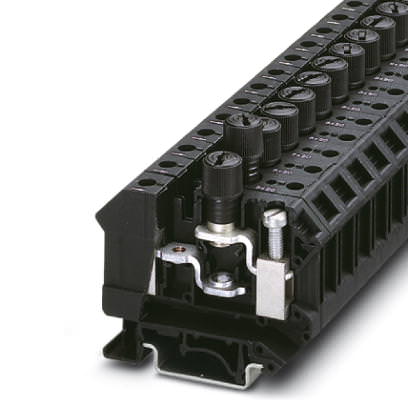

Клемма с держателями предохранителей Клеммы для установки предохранителей - UK 10-DREHSI (5X20) - 3005109 (92578)

Поставляем Клемма с держателями предохранителей Клеммы для установки предохранителей - UK 10-DREHSI (5X20) - 3005109 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

92578

Производитель

Phoenix Contact

Категория

Список клемм с держателями предохранителей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

SMITSVONK HOLLAND B.V. 54RV13-721-350-V2E-FA200

Промежуточное реле 5НО,230В 50/60Гц, винт. зажим, CAD50M7 Schneider Electric

Смотреть ещё

Описание

Описание Клеммы для установки предохранителей - UK 10-DREHSI (5X20) - 3005109

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	черный
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Предохранитель	G / 5 x 20
Тип предохранителя	Стекло
Расчетное импульсное напряжение	4 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-3
Максимальный ток нагрузки (нижний ярус)	10 А
Номинальный ток I_N (нижний ярус)	10 А
Номинальное напряжение U_N	500 В (в качестве клемм для установки предохранителей)
	800 В (в качестве клемм с размыкателями)
Открытая боковая стенка	nein
Полюсов	1
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	гарантируется
Безопасность при прикосновении пальцами	гарантируется
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²/Гц
Ускорение	0,8г
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C

Размеры

Ширина	12 мм
Длина	62 мм
Высота NS 35/7,5	57,2 мм
Высота NS 35/15	64,7 мм
Высота NS 32	62,2 мм

Характеристики клемм

Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	6
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	10 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	10 мм?
Сечение с гребенчатым мостиком, жестк.. макс.	10 мм?
Сечение с гребенчатым мостиком, гибк.. макс.	10 мм?
2 жестких провода одинакового сечения, мин.	0,5 мм?
2 жестких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, мин.	0,5 мм?
2 гибких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	4 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	10 мм?
Сечение с гребенчатым мостиком, жестк.. макс.	10 мм?
Сечение с гребенчатым мостиком, гибк.. макс.	10 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	11 мм
Калиберная пробка	B 6
Резьба винтов	M4
Мин. момент затяжки	1,5 Нм
Момент затяжки, макс.	1,8 Нм
