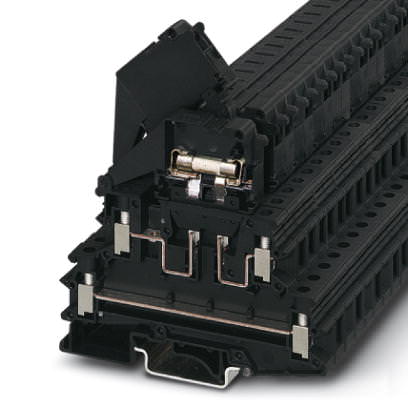

Клемма с держателями предохранителей Клеммы для установки предохранителей - UKK 5-HESI (5X20) - 3007204 (92601)

Поставляем Клемма с держателями предохранителей Клеммы для установки предохранителей - UKK 5-HESI (5X20) - 3007204 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

92601

Производитель

Phoenix Contact

Категория

Список клемм с держателями предохранителей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы для установки предохранителей - UKK 5-HESI (5X20) - 3007204

Общие сведения

Количество ярусов	2
Количество точек подключения	4
Цвет	черный
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Предохранитель	G / 5 x 20
Тип предохранителя	Стекло
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Максимальный ток нагрузки (нижний ярус)	32 А
Дополнительный текст	нижний ярус
Номинальный ток I_N (нижний ярус)	32 А
Номинальное напряжение U_N	400 В
Максимальный ток нагрузки (верхний ярус)	6,3 А
Подключение согласно стандарту	МЭК 60947-7-3
Номинальный ток I_N (верхний ярус)	6,3 А
Номинальное напряжение U_N	400 В
Открытая боковая стенка	nein
Полюсов	1
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C

Размеры

Ширина	8,2 мм
Длина	86,5 мм
Высота NS 35/7,5	79 мм
Высота NS 35/15	86,5 мм
Высота NS 32	84 мм

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм?
Сечение с гребенчатым мостиком, жестк.. макс.	4 мм?
Сечение с гребенчатым мостиком, гибк.. макс.	2,5 мм?
2 жестких провода одинакового сечения, мин.	0,2 мм?
2 жестких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, мин.	0,2 мм?
2 гибких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1,5 мм?
Сечение с гребенчатым мостиком, жестк.. макс.	4 мм?
Сечение с гребенчатым мостиком, гибк.. макс.	2,5 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,8 Нм
