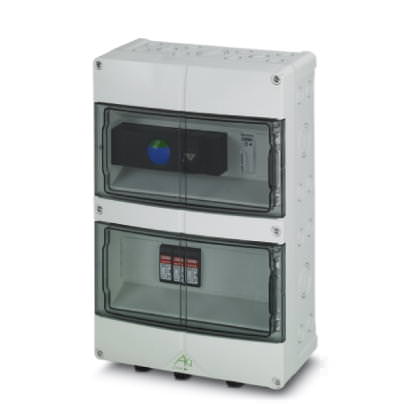

Комплект для ФГ Комплект устройств защиты от перенапряжений - PV-SET 3ST-SPD-FESD-SC - 2901860 (118648)

Поставляем Комплект для ФГ Комплект устройств защиты от перенапряжений - PV-SET 3ST-SPD-FESD-SC - 2901860 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118648

Производитель

Phoenix Contact

Категория

Список комплектов для ФГ

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Комплект устройств защиты от перенапряжений - PV-SET 3ST-SPD-FESD-SC - 2901860

Размеры

Высота	370 мм
Ширина	250 мм
Глубина	122 мм

Окружающие условия

Степень защиты	IP65
Класс защиты	IP65
Ударная прочность	IK08
Условия окружающей среды	A, B
Температура окружающей среды (при эксплуатации)	-20 °C ... 45 °C

Общие сведения

Материал корпуса	Поликарбонат, армированный стекловолокном
Материал крышки	поликарбонат, прозрачный
Класс воспламеняемости согласно UL 94	V2 Gehause
	V0 (Steckverbinder)
Цвет	светло-серый RAL 7035
Стандарты для воздушных путей и путей утечки	EN 50539-11
Степень защиты	II
Тип монтажа	AP / настенный монтаж
Исполнение	Монтажные корпуса
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	(L+)-PE (L-)-PE (L+)-(L-)

Схема защиты PV со стороны переменного напряжения (AC)

Расчетное импульсное напряжение U_e	230 В AC
Расчетная устойчивость к воздействию имп. напряжений U_imp	8 кВ
Номинальный ток I_n	0,5 А

Схема защиты PV со стороны постоянного напряжения (DC)

Напряжение без нагрузки U_OCSTC	830 В DC (Солнечная батарея)
Макс. напряжение при длительной нагрузке U_CPV	1050 В DC
Расчетная устойчивость к воздействию имп. напряжений U_imp	6 кВ
Расчетное импульсное напряжение U_i	1000 В DC
Стойкость к короткому замыканию I_SCPV	10 A DC (на каждую цепочку)
Ток короткого замыкания I_SCSTC	8 A DC (на каждую цепочку)

Защитная цепь

Класс испытания согл. МЭК	PV T1
	PV T2
Номинальное напряжение U_N	1000 В DC
Номинальный ток I_L	24 A DC
Ток защитного проводника I_PE	? 20 мкА пост. тока
	? 350 мкA
Потребляемая мощность в режиме ожидания П_К	? 25 mVA
Импульсный ток утечки I_max (8/20) мкс, максимальный	40 кA
Номинальный импульсный ток утечки I_n (8/20) мкс	15 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	5 кA
Уровень защиты U_p (L+) - (L-)	? 3,5 кВ
Уровень защиты U_p (L+/L-) - PE	? 3,5 кВ
Остаточное напряжение (L+) - (L-)	? 3,5 кВ (при I_n)
	? 2,6 кВ (при 2 кА)
	? 2,9 кВ (При 5 кА)
	? 3,2 кВ (При 10 кА)
	? 3,7 кВ (при 20 кА)
	? 4,1 кВ (при 30 кА)
	? 4,6 кВ (при 40 кА)
Остаточное напряжение (L+/L-) - PE	? 3,5 кВ (При 15 кА)
	? 2,6 кВ (при 2 кА)
	? 2,9 кВ (При 5 кА)
	? 3,2 кВ (При 10 кА)
	? 3,7 кВ (при 20 кА)
	? 4,1 кВ (при 30 кА)
	? 4,6 кВ (при 40 кА)
Время срабатывания	? 25 нс
Номинал предохранителя, макс. при ответвлении	не требуется
Применяемый предохранитель, макс.	не требуется

Подключение цепи защиты

Наименование, подключение	Выход постоянного тока
Резьбовой кабельный ввод	M20
Толщина	5 мм ... 13 мм
Наименование, подключение	Вход переменного тока
Резьбовой кабельный ввод	M20
Толщина	5 мм ... 13 мм

Контакт для дистанционной передачи сигнала

Функция переключения	Переключающий контакт, 1-полюсн.
Тип подключения	MC 1,5/3
Резьба винтов	M2
Момент затяжки	0,25 Нм
	2 lb_f-in. ... 4 lb_f-in.
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	30
Сечение провода AWG/kcmil, макс.	14
Сечение проводника AWG	30 ... 14 (UL)
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	30 В DC
Максимальный рабочий ток I_макс.	1,5 А AC (250 В AC)
	1,5 A DC (30 В постоян. тока)

Стандарты и предписания

Стандарты / нормативные документы	МЭК 61439-2 2011
	EN 61439-2 2011
	EN 50539-11 Защита от перенапряжений
