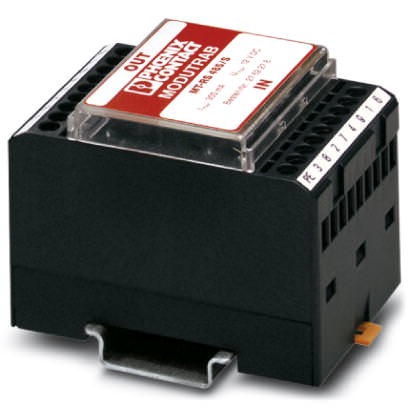

Продукция для шинных систем Устройство защиты от перенапряжений - MT-RS485-TTL - 2749398 (118686)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - MT-RS485-TTL - 2749398 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118686

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - MT-RS485-TTL - 2749398

Размеры

Высота	77,5 мм
Ширина	47,6 мм
Глубина	54,9 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Цвет	черный
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Направление действие	Line-Line Line-Signal Ground/Shield Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
	D1
Класс VDE	C2
	C3
	D1
Номинальное напряжение U_N	5 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	5,8 В DC
Номинальный ток I_N	450 мА (25 °C)
Эффективный рабочий ток I_C при U_C	? 2 мА
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
	10 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 9 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 450 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 9 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 450 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 9 В
Остаточное напряжение при I_n (фаза-фаза)	? 9 В
Остаточное напряжение при In (фаза-земля)	? 9 В
Уровень защиты U_P (фаза-фаза)	? 9 В
Уровень защиты U_P (фаза-земля)	? 450 В
	? 9 В
Время срабатывания tA (фаза-фаза)	1 нс
Время срабатывания tA (фаза-земля)	? 1 нс
	? 100 нс

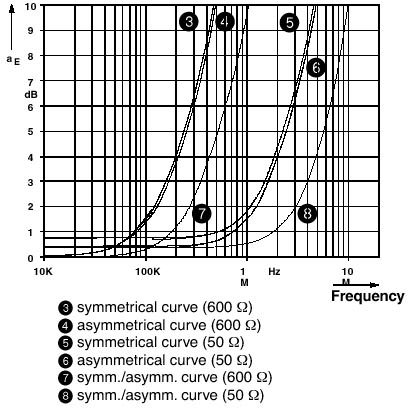

Вносимое затухание aE, сим.	Тип. 0,1 дБ (До 40 кГц, системы сопротивлением 150 ?)

	Тип. 0,1 дБ (до 10 кГц)
Вносимое затухание aE, асим.	0,5 дБ (До 0,1 МГц, системы сопротивлением 50 ?)
	0,1 дБ (До 10 кГц, системы сопротивлением 600 ?)
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом	600 кГц
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом	200 кГц
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом	50 кГц
Сопротивление на каждую цепь	4,4 ?

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
