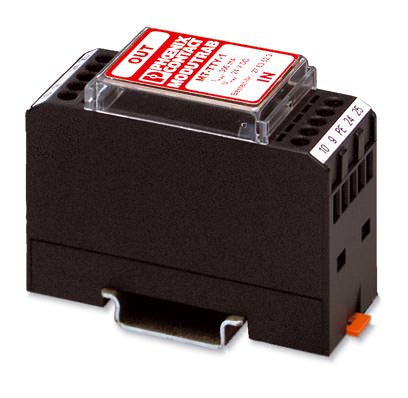

Продукция для шинных систем Устройство защиты от перенапряжений - MT-TTY-1 - 2763523 (118688)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - MT-TTY-1 - 2763523 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118688

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - MT-TTY-1 - 2763523

Размеры

Высота	77,5 мм
Ширина	27,4 мм
Глубина	54,9 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Степень защиты	IP20

Общие сведения

Цвет	черный
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
Класс VDE	C2
	C3
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	24 В DC
Номинальный ток I_N	300 мА
Эффективный рабочий ток I_C при U_C	? 10 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 35 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 450 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 35 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 450 В
Остаточное напряжение при I_n (фаза-фаза)	? 35 В
Уровень защиты U_P (фаза-фаза)	? 35 В
Уровень защиты U_P (фаза-земля)	? 450 В
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	4 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	300 кГц
Сопротивление на каждую цепь	4,7 ? (Цепь 10)
	4,7 ? (Цепь 25)

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
