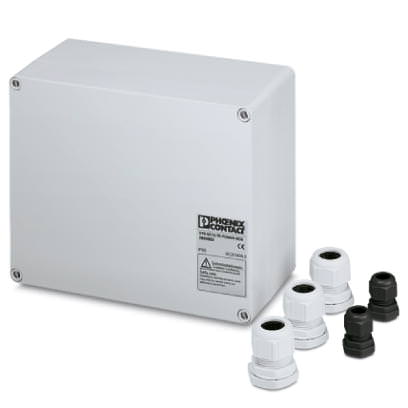

Комбинация разрядников: тип 1 + тип 2 Устройство защиты от перенапряжений, тип 1/2 - SYS-SET/LTE-POWER BOX - 2800602 (118417)

Поставляем Комбинация разрядников: тип 1 + тип 2 Устройство защиты от перенапряжений, тип 1/2 - SYS-SET/LTE-POWER BOX - 2800602 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118417

Производитель

Phoenix Contact

Категория

Список комбинации разрядников: тип 1 + тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 1/2 - SYS-SET/LTE-POWER BOX - 2800602

Размеры

Высота	200 мм
Ширина	250 мм
Глубина	115 мм
Единица шага	12 TE

Окружающие условия

Степень защиты	IP65
Класс защиты	IP65
Условия окружающей среды	A, B
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C (от 27 °C изменение параметров 1,36 A/K)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C

Общие сведения

Материал корпуса	Поликарбонат, армированный стекловолокном
Материал крышки	Поликарбонат, армированный стекловолокном
Класс воспламеняемости согласно UL 94	V2 (Gehause / Deckel)
Цвет	светло-серый RAL 7035
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
Категория перенапряжения	III
Степень загрязнения	2
Тип монтажа	Настенный монтаж
Исполнение	Монтажные корпуса
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	1L-N/PE

Защитная цепь

Класс испытания согл. МЭК	I + II
	T1 + T2
Тип EN	T1 + T2
Номинальное напряжение U_N	-48 В DC
Макс. напряжение при длительной нагрузке U_C (L-PEN)	350 В AC
Характеристика TOV при U_T
Номинальный ток I_L	125 А (? 55 °C)
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	25 кA
Ток разряда молнии (10/350) µs, заряд	12,5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	160 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	25 кA
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (L-PEN)	? 1,5 кВ
Уровень защиты U_p (L-PEN)	? 1,5 кВ
Остаточное напряжение (L-PEN)	? 1,3 кВ
	? 1,1 кВ (10 кА)
	? 1 кВ (5 кА)
	? 1 кВ (3 кА)
Время срабатывания (L-PEN)	? 25 нс
Номинал предохранителя, макс. при ответвлении	315 А AC (gG)
Номинал предохранителя, макс. при проходном подключении	125 А AC (gG)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Способность к гашению токов последействия If (L-PEN)	25 кA (264 В перемен. тока)
	3 кA (350 В перемен. тока)

Контакт для дистанционной передачи сигнала

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт
Тип подключения	Штекерное / винтовое подключение COMBICON
Резьба винтов	M2
Момент затяжки	0,25 Нм
	4 lb_f-in. (UL)
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение проводника AWG	28 ... 16
	30 ... 14 (UL)
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	125 В DC
