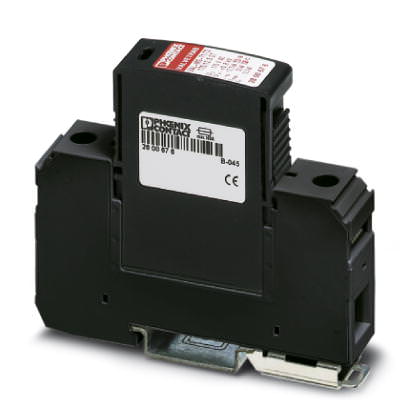

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 175/12.5/1+0 - 2801043

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 175/12.5/1+0 - 2801043 (118369)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 175/12.5/1+0 - 2801043 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118369

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 175/12.5/1+0 - 2801043

Размеры

Высота	90 мм
Ширина	17,5 мм
Глубина	77,5 мм
Единица шага	1 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C

Общие сведения

Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Стандарты для воздушных путей и путей утечки	EN 60664-1
	EN 61643-11
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой

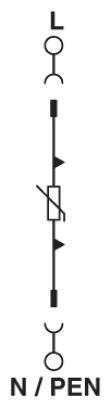

Направление действие	L-N / L-PEN

Защитная цепь

Класс испытания согл. МЭК	I / II
	T1 / T2
Тип EN	T1 / T2
Номинальное напряжение U_N	120 В AC
Макс. напряжение при длит. нагрузке U_C	175 В AC
U_T (стойкость к TOV)	208 В AC (5 с)
Номинальная частота f_N	50 Гц (60 Гц)
Номинальный ток I_L	80 А (при последовательном соединении, 16 мм?)
Ток защитного проводника I_PE	? 800 мкA
Потребляемая мощность в режиме ожидания П_К	? 140 mVA
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-PEN)	50 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	12,5 кA
Ток разряда молнии (10/350) µs, заряд	6,25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	39 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	13 кA
Уровень защиты U_p (L-N)	? 0,8 кВ
	? 1,5 кВ (30 kA - 8/20µs)
Остаточное напряжение (L-N)	? 0,8 кВ
	? 0,7 кВ (При 10 кА)
	? 0,6 кВ (При 5 кА)
	? 0,55 кВ (При 3 кА)
Время срабатывания	? 25 нс
Время срабатывания (L-N)	? 25 нс
Номинал предохранителя, макс. при ответвлении	160 А (gL / gG)
Номинал предохранителя, макс. при проходном подключении	80 А (gL/gG / с 16 мм?)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кА_{среднеквадратическое}

Подключение цепи защиты

Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	15
Сечение провода AWG/kcmil, макс.	2
